Općenito

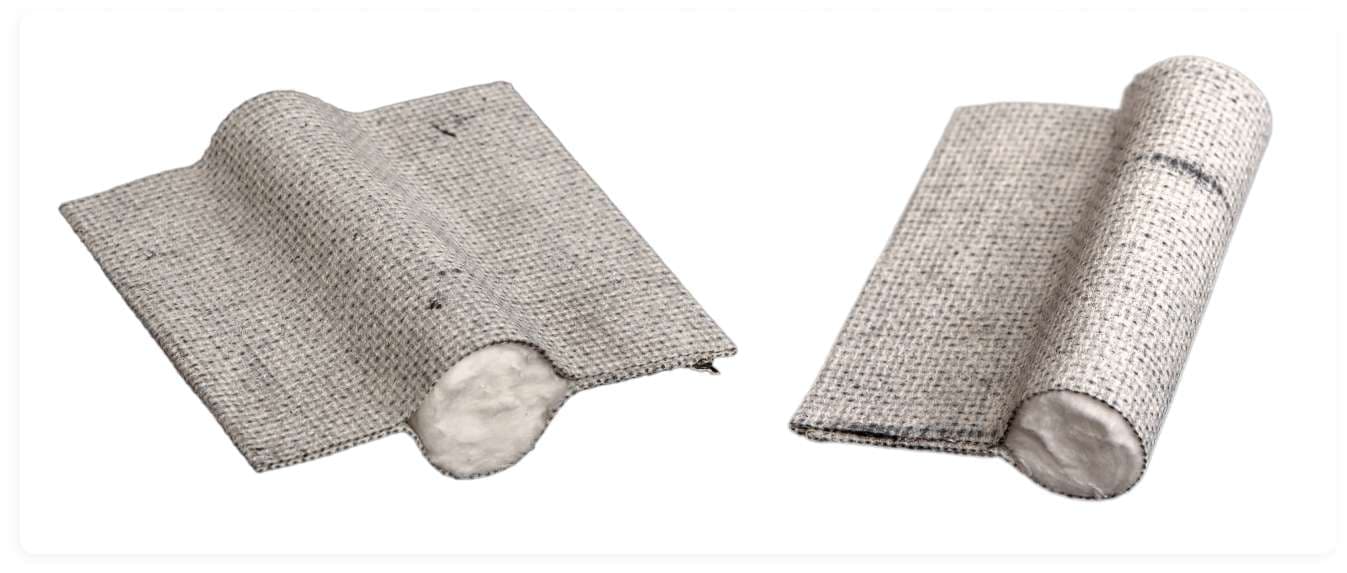

Posebnost ove brtve je ta što se sastoji od dva dijela: glave i repa. Prilikom brtvljenja cilj je glavu opteretiti manjim pritiskom kako bi se pravilno formirao termoizolacijski brtveni volumen, dok je svrha repa pravilno pozicioniranje brtve na mjestu prirubnice i pružanje dodatnog brtvenog volumena.

Upotreba

Prikladne za brtvljenje pare, tople vode, hladne vode, zraka i nekih plinova. Osobito pogodna za površinski neravne prirubnice.

Materijali

Kako bi se osigurala dodatna termoizolacijska svojstva glava brtve kao i rep mogu biti ispunjeni raznim ulošcima koji su navedeni u tablici niže

Proizvodi

Proizvodi se razlikuju po vrsti platna, uloška i impregnacije. Također, potrebno je definirati i poprečni presjek i dimenzije prema tablici niže.

Poprečni presjeci i dimenzije

Prilikom narudžbe potrebno je definirati dimenzije poprečnog presjeka kao i duljinu trake.

Tip poprečnog presjeka	Poprečni presjek	Opis

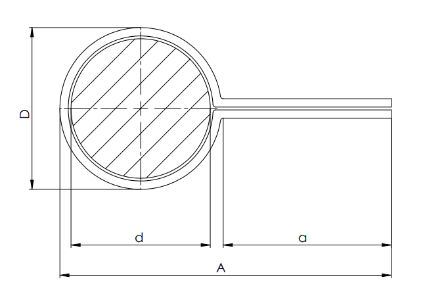

BS RS		Rep se nalazi na središnjoj vertikalnoj osi glave. D – vanjski promjer glave d – promjer uloška a – širina repa A – ukupna širina

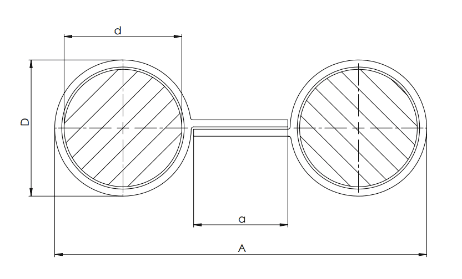

BS RD		Dvije glave sa dva uloška. Rep se nalazi na središnjoj vertikalnoj osi glava. D – vanjski promjer glave d – promjer uloška a – širina repa A – ukupna širina
BS DG		Dvije glave sa dva uloška. Rep se nalazi na središnjoj vertikalnoj osi glave. D – vanjski promjer glave d – promjer uloška a – širina repa A – ukupna širina

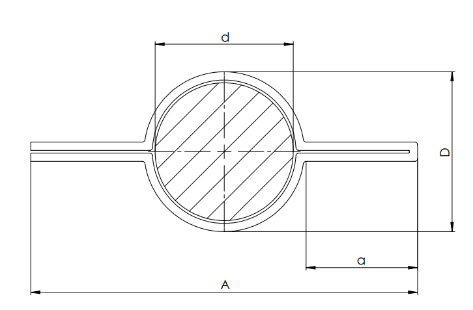

BS DR		Dva repa sa jednim uloškom. Repovi se nalaze na središnjoj vertikalnoj osi glave. D – vanjski promjer glave d – promjer uloška a – širina repa A – ukupna širina

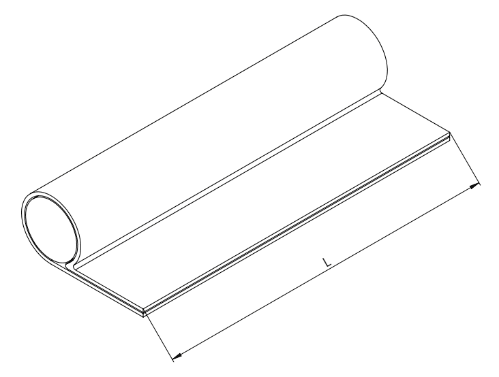

		Prilikom naručivanja potrebno je definirati i ukupnu duljinu trake L.
