Općenito

Ne tako davno, u elektranama, naftno-prerađivačkim i petrokemijskim postrojenjima glavninu kompenzatora činili su oni od metala.

Napretkom tehnologije i dolaskom do novih spoznaja izumljeni su takozvani meki kompenzatori ili kako se još zovu platneni, s obzirom da su sastvaljeni od više slojeva raznih platana čiji se materijali razlikuju.

Danas su moderna industrijska postrojenja gotovo nezamisliva bez ovako dizajniranih sklopova.

Zahvaljujući mogućnosti višestruke primjene mekih kompenzatora, njihovoj otpornosti na kemikalije i visoke temperature cijena rada i održavanja raznih industrijskih postrojenja je znatno snižena. Fleksibilost pokreta, upijanje kretnji bilo koje vrste jesu jedni od glavnih razloga zašto su kompenzatori ovog tipa tako brzo prihvaćeni su svijetu industrije.

Gledajući kompenzator kao cjelinu može ga se podijeliti u tri zasebna podsklopa, koji se opet sastoje od drugih manjih sklopova ili zasebnih dijelova:

  • Meki kompenzatori

  • Izolacijski slojevi
    Izolacijski jastuci
    Brtveni slojevi
    Ojačavajući slojevi
    Zaštitni slojevi
    Ojačani rubovi

  • Zaštitne komponente

  • Unutarnja zaštitna cijev
    Predizolacija
    Vanjska zaštitna ograda
    Izlazna mlaznica

  • Komponente za spajanje

  • Prirubnice s vijcima
    Stezne prirubnice
    Trakaste stezaljke

Tvrtka BIPAS – SISTEM specijalizirala se za izradu mekih kompenzatora, dok za zaštitne komponente i komponente za spajanje stoji na raspolaganju u vidu konzultacija i stručnog savjetovanja.

Upotreba

Upotreba

Upotreba mekih kompenzatora je posvuda. Neke od glavnih grana industrije koje prednjače po eksploataciji su:

Upotreba

Proizvodi

Temperature koje platneni kompenzatori podnose idu do 700 ℃ i više.

Tlak kojeg mogu podnijeti kreće se i do 500 mbar.

Platneni kompenzatori mogu absorbirati pokret bilo koje vrste, stoga se ne dijele po tom kriteriju kao metalni ili gumeni kompenzatori.

Dijele se po iznosu apsorbcije pokreta i po vrsti i načinu spajanja sa cjevovodom i ostalim pripadajućim dijelovima.

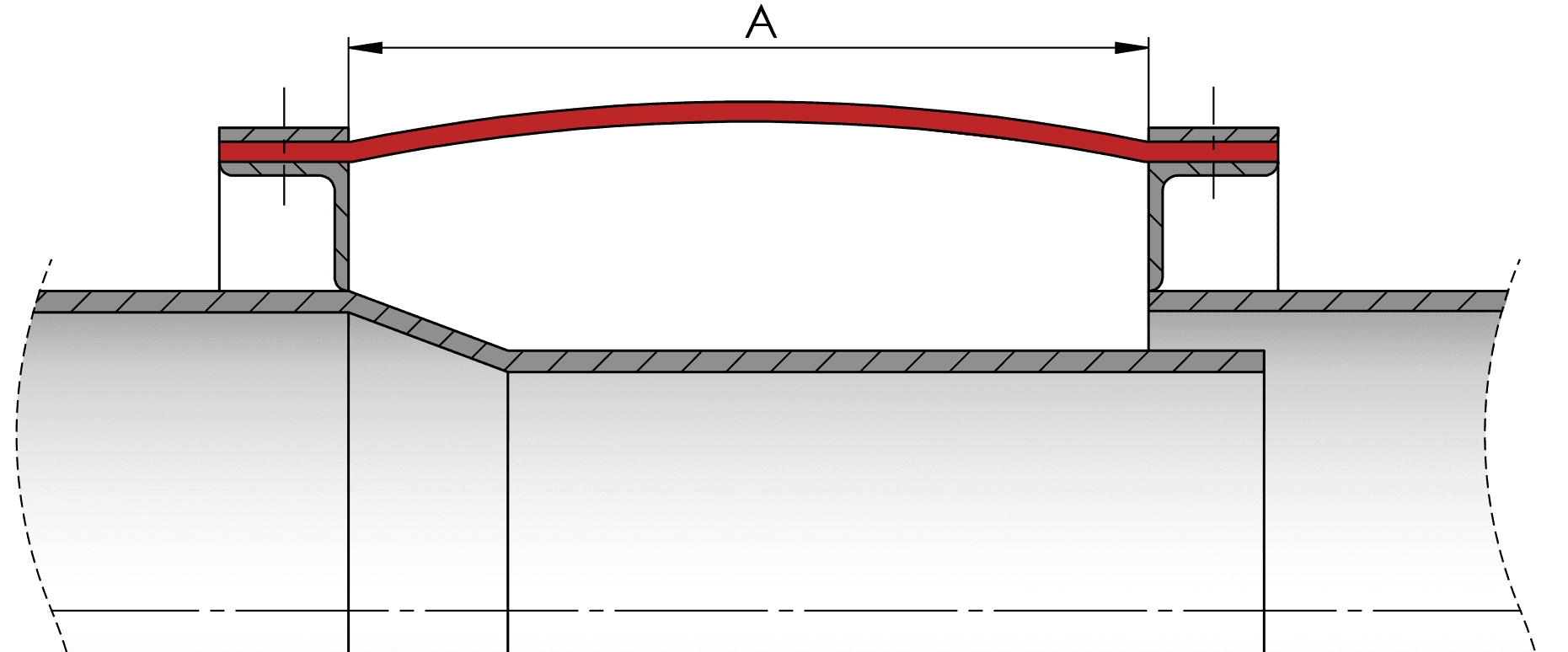

Model BS 1911

Kompenzator poprečnog presjeka u obliku slova U.

DetaljiShema
  • Aksijalni pokret ∆a kreće se u vrijednostima 0,1 do 0,3 vrijednosti dimenzije A.
  • Bočni pokret ∆a kreće se u vrijednostima 0,05 do 0,2 vrijednosti dimnezije A.
  • Visina A ovog tipa kompenzatora obično se izrađuje u vrijednostima od 150 do 400 mm.
  • Primjena ovog tipa kompenzatora najčešće se pronalazi na cjevovodima i kanalima kružnih ili kvadradnih oblika.
Model BS 1911

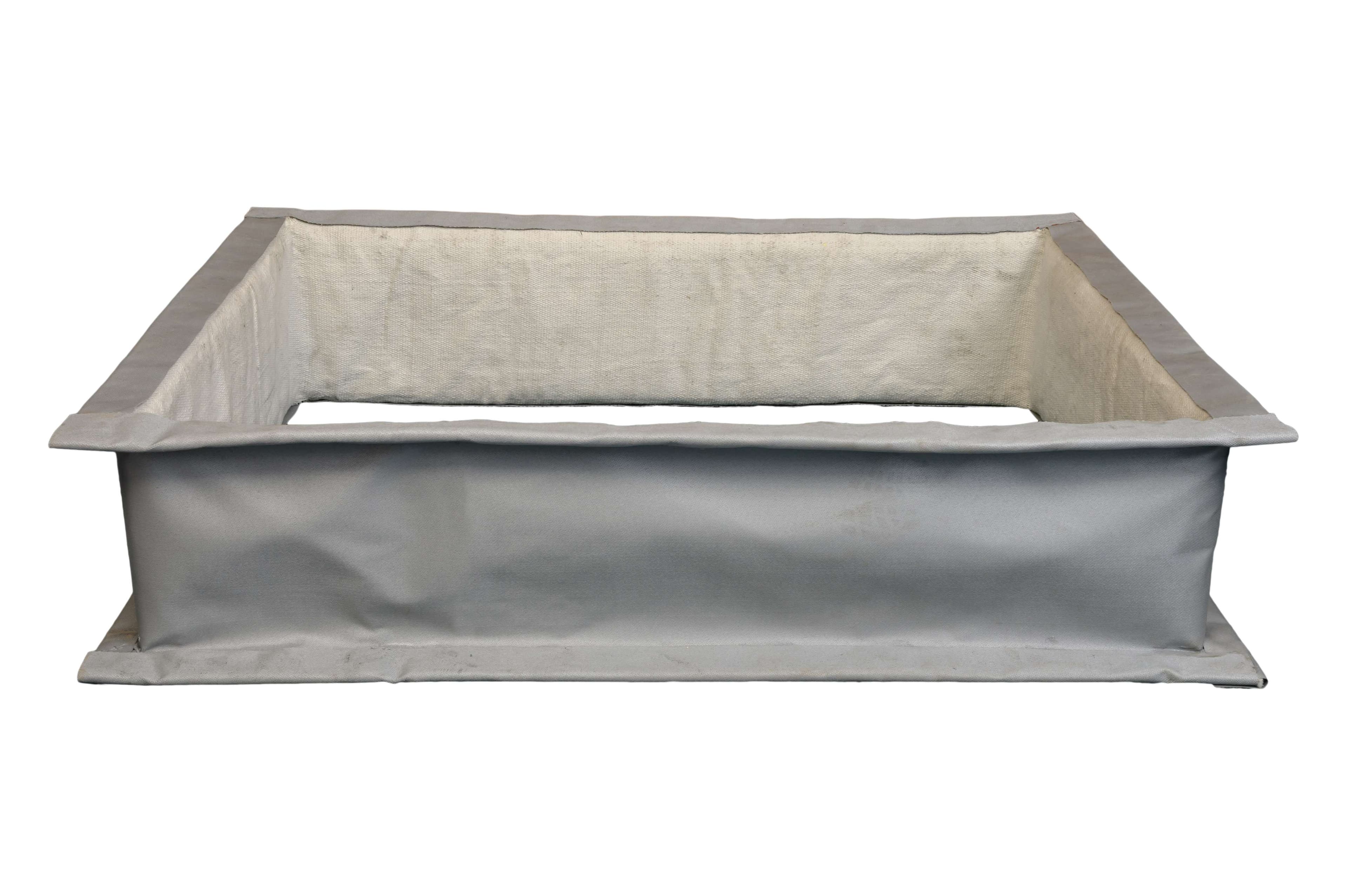

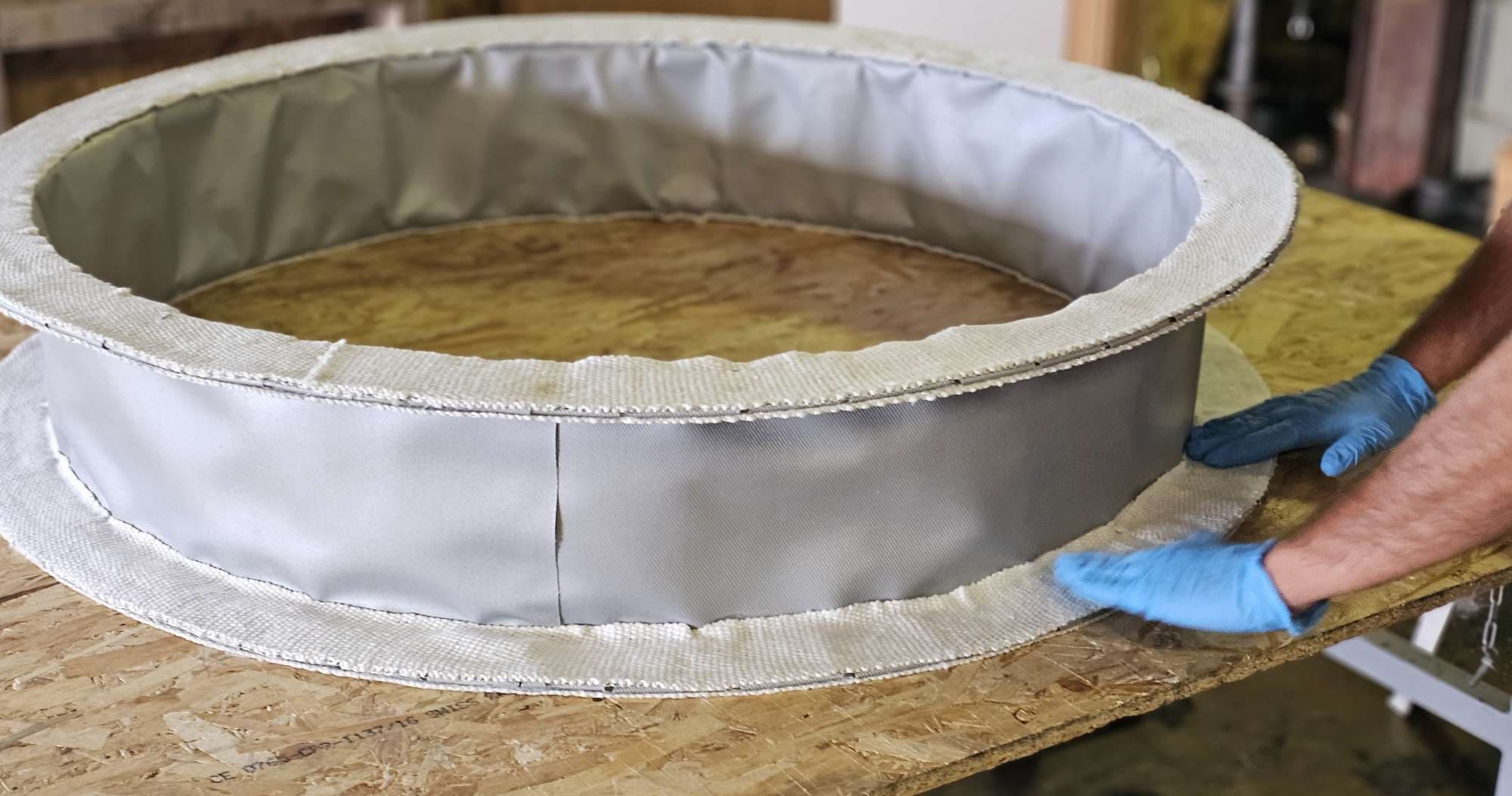

Model BS 1919

Meki kompenzator u traci.

DetaljiShema
  • Aksijalni pokret ∆a kreće se u vrijednostima 0,1 do 0,3 vrijednosti dimenzije A.
  • Bočni pokret ∆a kreće se u vrijednostima 0,05 do 0,2 vrijednosti dimnezije A.
  • Visina A ovog tipa kompenzatora obično se izrađuje u vrijednostima od 100 do 400 mm.
  • Primjena ovog tipa kompenzatora najčešće se pronalazi na cjevovodima i kanalima kružnih ili kvadradnih oblika.
Model BS 1919

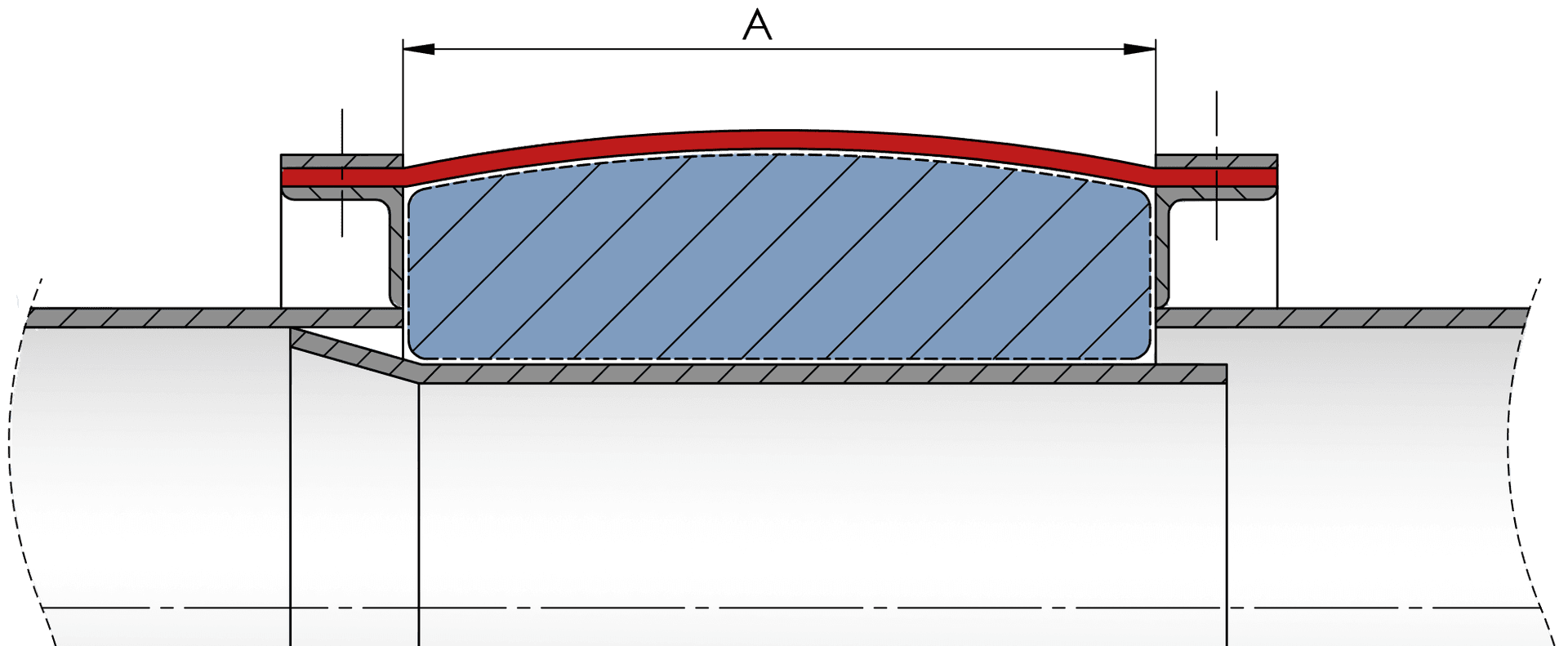

Model BS 1990

Predizolacija mekog kompenzatora.

DetaljiShema
  • Glavna svrha predizolacije jest snižavanje previsokih temperatura koje brtveni sloj kompenzatora ne bi mogao podnijet ili fizička zaštita kompenzatora od medija koji prolazi kroz cjevovod.
  • Izrađuje se u svim dimenzijama različitih poprečnih presjeka.
  • Kao materijal predizolacije može se koristiti stakleni ili keramički filc, dok se u iznimnim situacijama koristi i kamena vuna.
  • Predizoalcijski materijal se može omotati u stakleno ili keramičko platno različitih debljina. Isto tako kao zaštita može poslužiti i mreža od Inox žice.
Model BS 1990

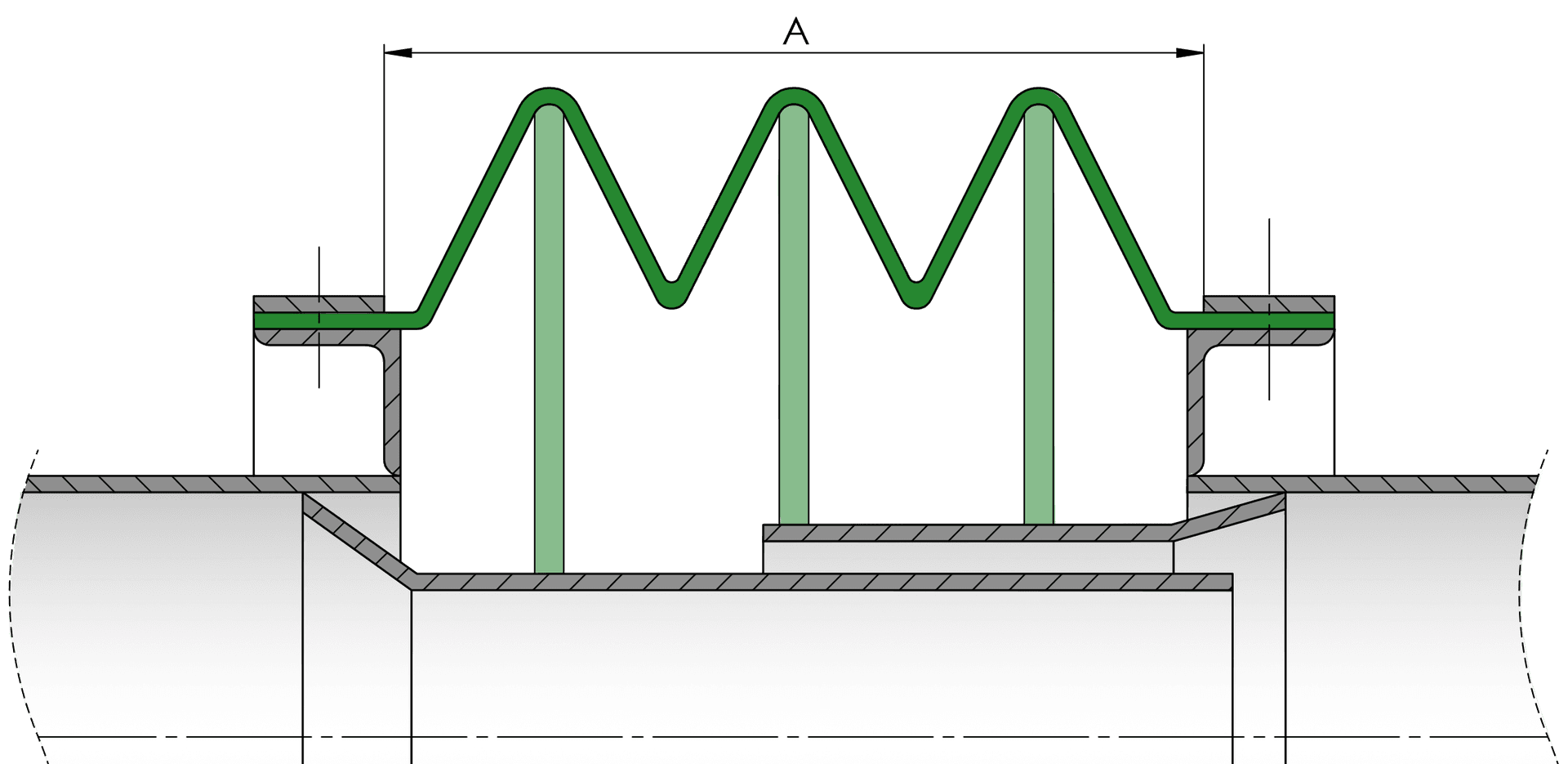

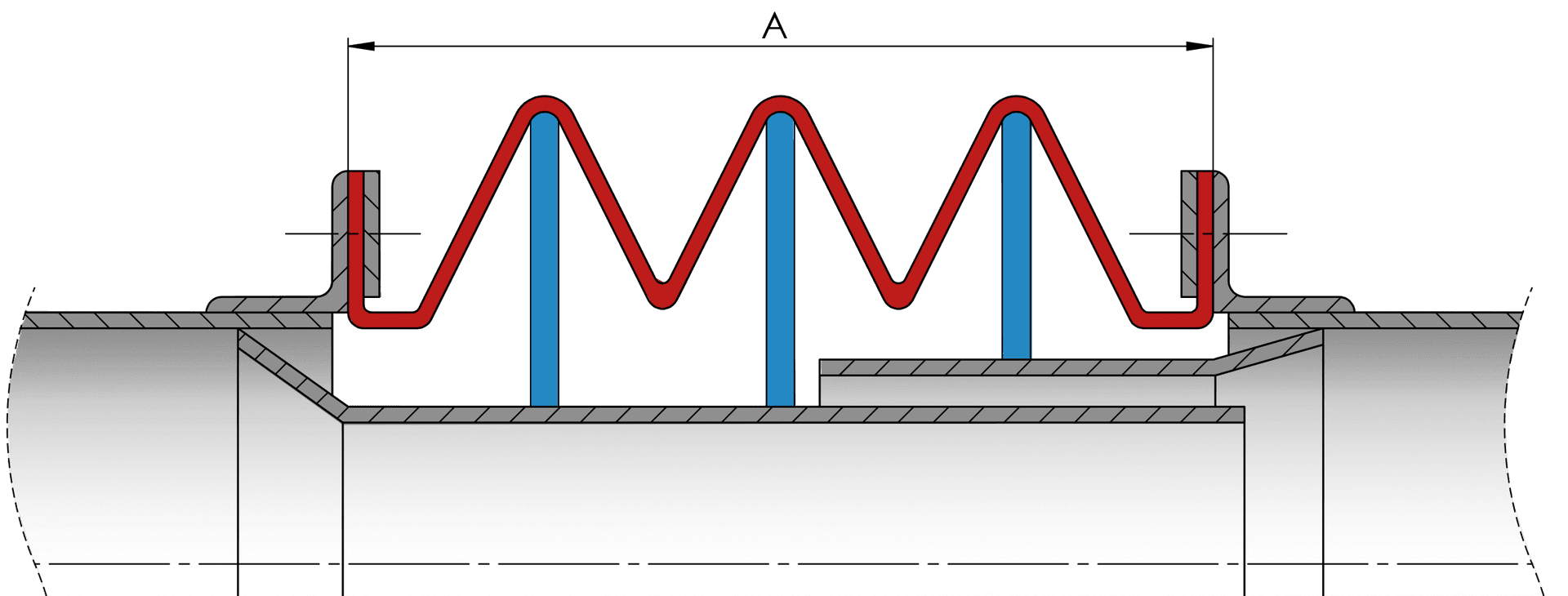

Model BS 1963

Naborani kompenzator sa prirubnicom.

DetaljiShema
  • Aksijalni pokret ∆a kreće se u vrijednostima 0,4 do 0,7 vrijednosti dimenzije A.
  • Bočni pokret ∆a kreće se u vrijednostima 0,1 do 0,2 vrijednosti dimnezije A.
  • Visina A ovog tipa kompenzatora obično se izrađuje u vrijednostima od 200 do 800 mm.
  • Primjena ovog tipa kompenzatora najčešće se pronalazi na cjevovodima i kanalima kružnih ili kvadradnih oblika iznosa širine do 2 000 mm.
  • Za veće širine postoji mogućnost izrade i ugradnje ali je uvjet da je kompenzator pod utjecajem nižeg pritiska.
Model BS 1963

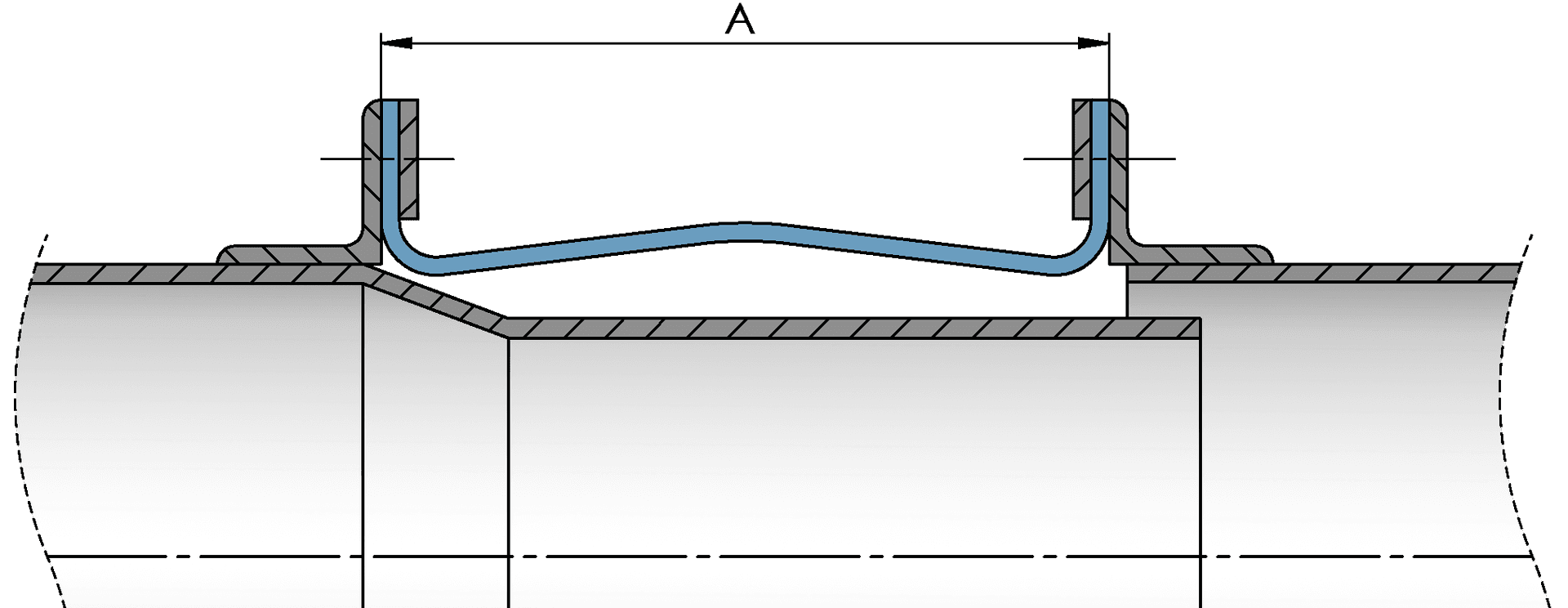

Model BS 1980

Naborani kompenzator sa ispruženom prirubnicom.

DetaljiShema
  • Aksijalni pokret ∆a kreće se u vrijednostima 0,4 do 0,7 vrijednosti dimenzije A.
  • Bočni pokret ∆a kreće se u vrijednostima 0,1 do 0,2 vrijednosti dimnezije A.
  • Visina A ovog tipa kompenzatora obično se izrađuje u vrijednostima od 200 do 800 mm.
  • Primjena ovog tipa kompenzatora najčešće se pronalazi na cjevovodima i kanalima kružnih ili kvadradnih oblika iznosa širine do 2 000 mm.
  • Za veće širine postoji mogućnost izrade i ugradnje ali je uvjet da je kompenzator pod utjecajem nižeg pritiska.
Model BS 1980

Materijali

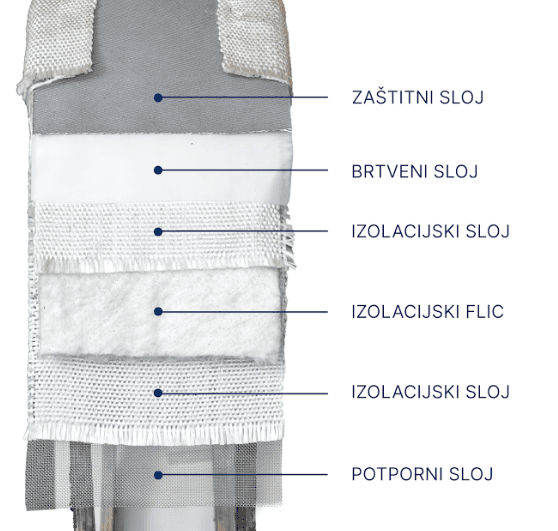

Meki kompenzatori napravljeni su od nekoliko različitih slojeva. Ti slojevi obično nisu povezani nekim ljepilom ili šivani. Međutim, u području prirubnice obično se svi slojevi šivaju tvrdim koncem radi transporta.

U svakom mekom kompenzatoru, ovisno o uvjetima rada, mogu se naći sljedeći slojevi:

  • Izolacijski sloj

  • Izolacijski filc

  • Brtveni sloj

  • Potporni sloj

  • Zaštitni sloj

Materijali

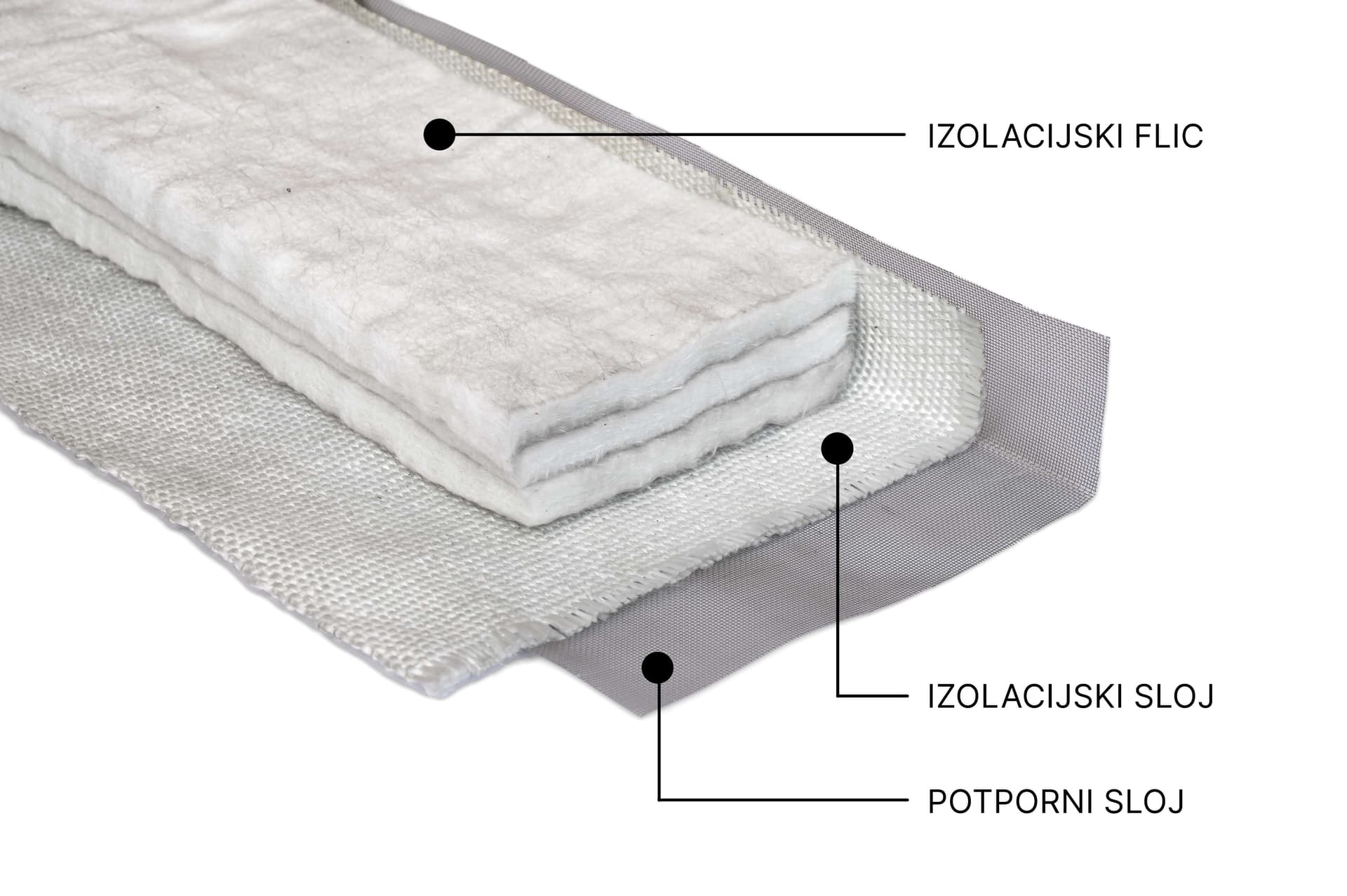

Ispred svakog mekog kompenzatore, ovisno o uvjetima rada, može se ugraditi predizolacija koja se sastoji od sljedećih slojeva:

  • Potporni sloj

  • Izolacijski sloj

  • Izolacijski filc

Flic

Izolacijski slojevi i filcevi

Radni uvjeti
Temperaturna otpornostOtpornost na kratkotrajni temperaturni udarOtpornost na kiselineOtpornost na lužineOtpornost na otapala
Platna i filcevi
Aramidno platno180250UvjetnoUvjetno+
Stakleno platno400450+Uvjetno+
Stakeni filc500650+Uvjetno+
Kamena vuna700750UvjetnoUvjetno+
Keramičko platno8501000+Uvjetno+
Keramički filc8501000+Uvjetno+

Brtveni slojevi

Radni uvjeti
Temperaturna otpornostOtpornost na kratkotrajni temperaturni udarOtpornost na kiselineOtpornost na lužineOtpornost na otapala
Brtvene folije
PTFE260280+++
Aluminij500550--+

Potporni slojevi

Potporni slojTemperaturna otpornost ℃Otpornost na kratkotrajni temperaturni udar ℃
Aramidno platno180250
Stakleno platno400450
Mreža od Inox žice600850

Zaštitni slojevi

Vrsta platnaTemperaturna otpornost ℃Otpornost na kratkotrajni temperaturni udar ℃Otpornost na kiselineOtpornost na lužineOtpornost na otapala
Silikonizirano stakleno platno220230--Uvjetno

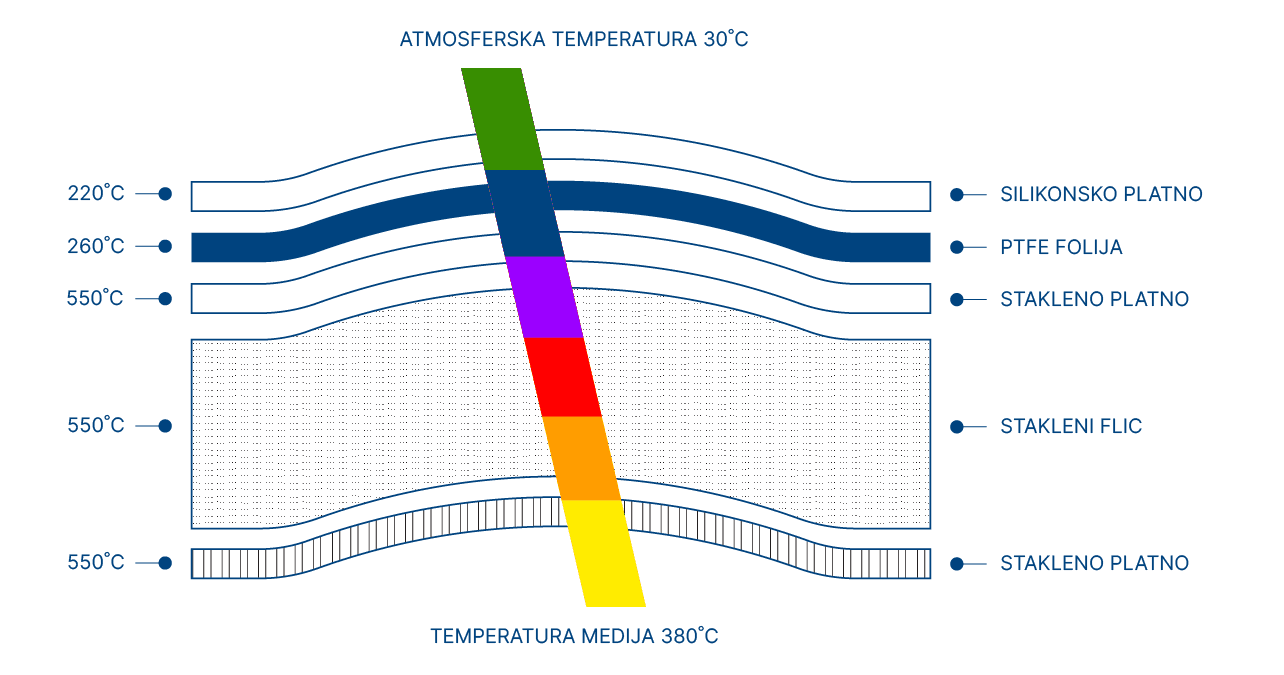

Snižavanje temperature

Prilikom konstruiranja mekog kompenzatora potrebno je poznavati tri ključna podatka, a to su maksimalna temperatura medija koji protiče kroz cjevovod i temperatura koju može držati brtveni sloj i vanjski zaštitni sloj.

Temperaturne otpornosti brtvenog sloja i vanjskog zaštitnog sloja predstavljaju kritične točke u fazi konstruiranja kompenzatora. Drugim riječima, korištenjem drugih slojeva prikladnih debljina potrebno je postepeno snižavati temperaturu unutar kompenzatora kako njen iznos ne bi prelazio kritične iznose brtvenog i vanjskog zaštitnog sloja.

Snizenje temperature
