Općenito

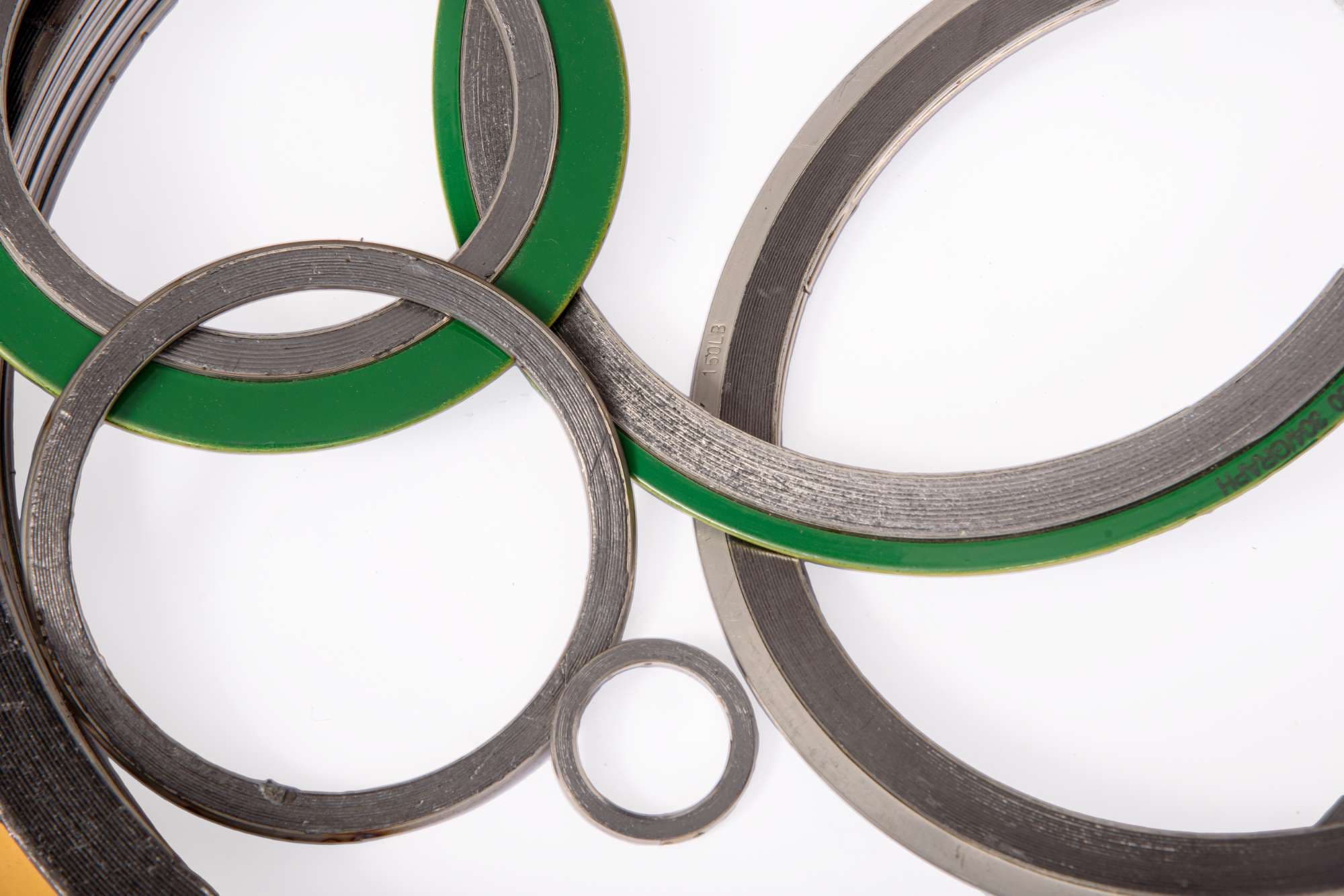

Spirometalne brtve proizvode se tehnikom namatanja na alat. Namataju se istovremeno metalna traka, koja se prethodno oblikuje u slovo V, i punilo također u obliku tanke trake. Slojevi metalne trake pružaju čvrstoću i potrebnu elastičnost, dok slojevi punila osiguravaju prije svega brtvena svojstva. Ovaj način proizvodnje brtava omogućuje korištenje brojnih materijala metalnih traka i punila, kao i njihove međusobne kombinacije čime se nastoji odgovoriti na širok spektar problema prilikom brtvljenja strojnih i prirubničkih elemenata.

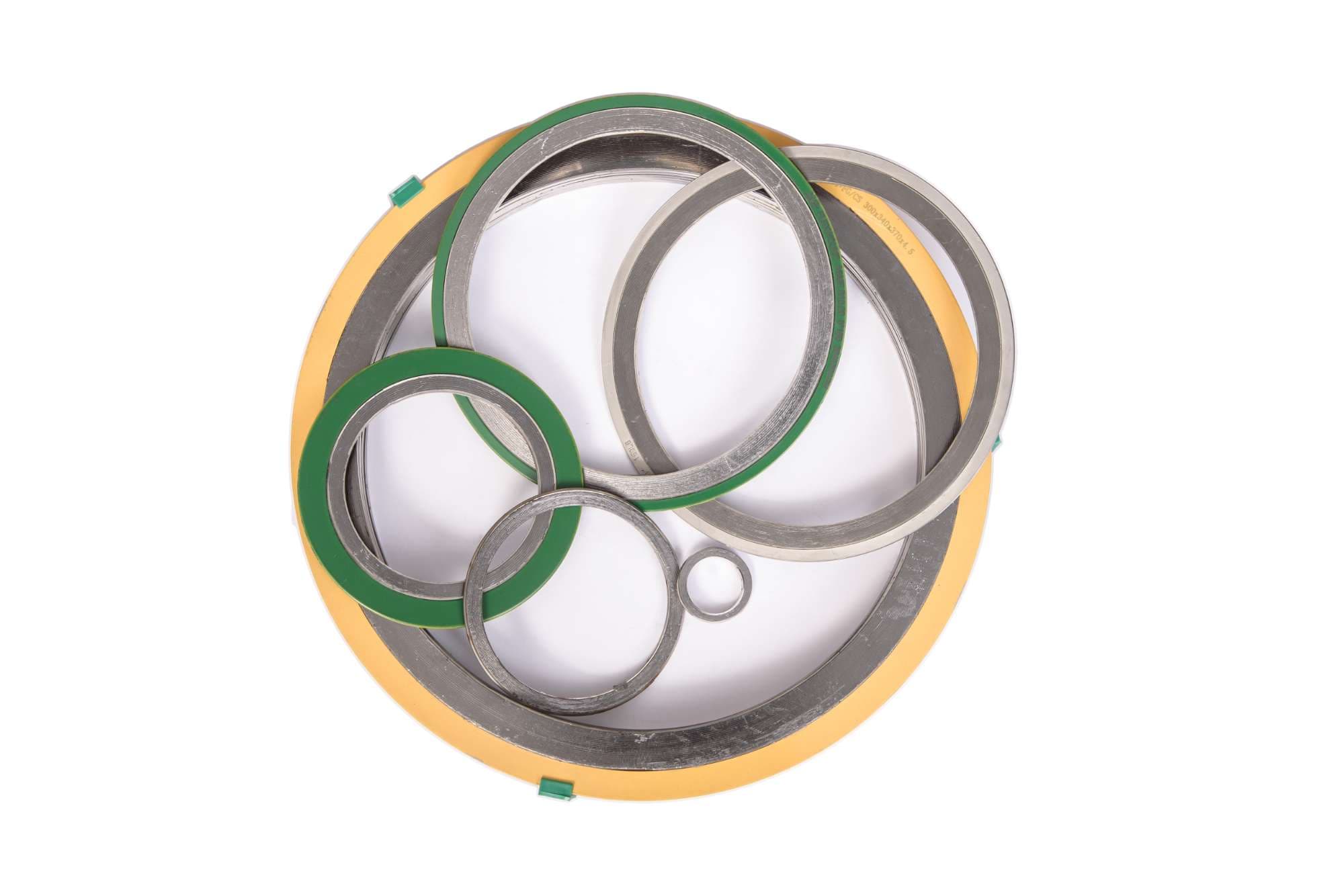

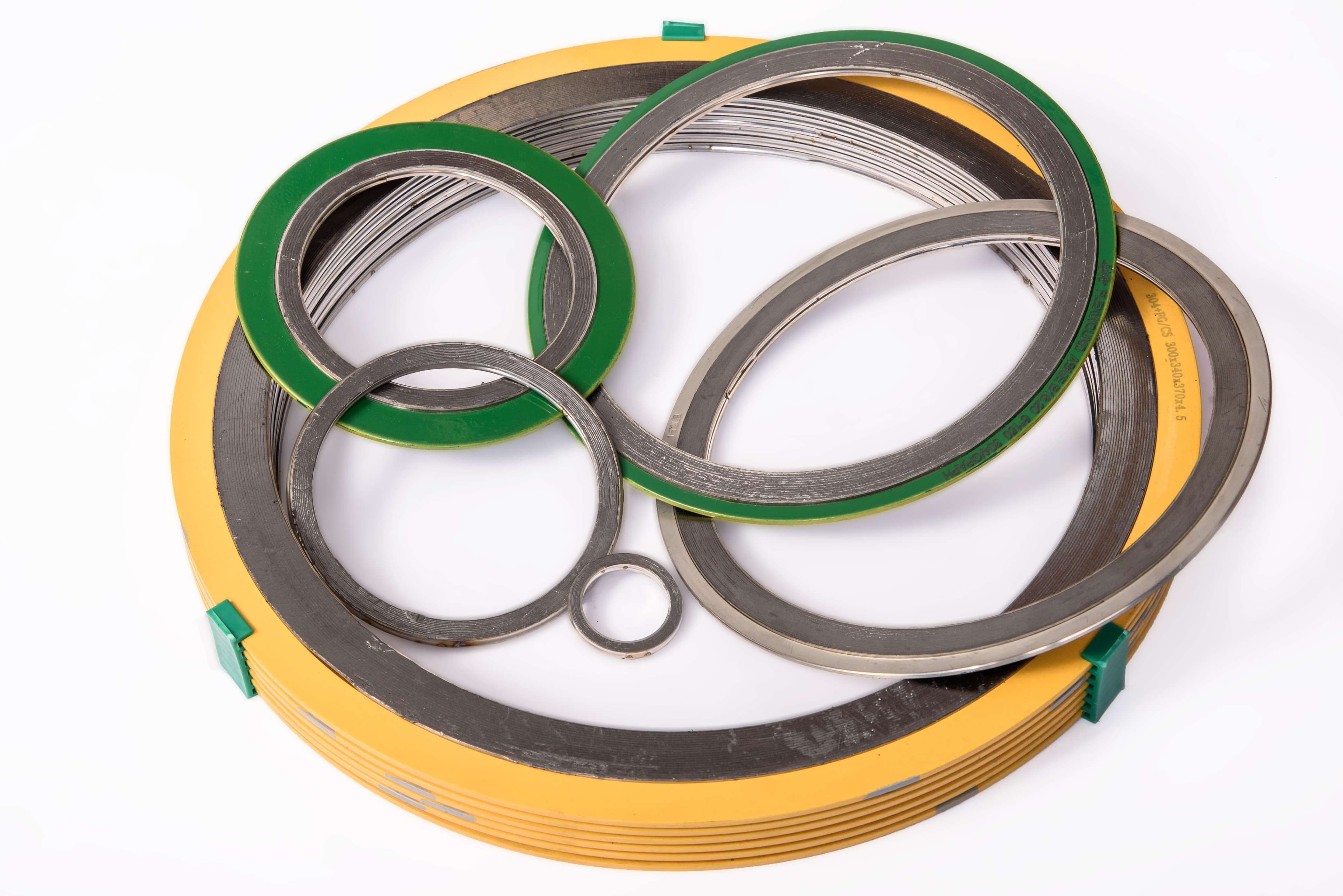

Spirometalne brtve mogu biti napravljene tako da imaju vanjski ili unutrašnji metalni prsten, ili da imaju oba prstena. Vanjski prsten služi za precizno pozicioniranje samog namotanog dijela brtve na prirubnici, tako što dodiruje rubove vijaka. Također, onemogućava rasipanje namotaja brtve prema van što je u korelaciji sa podnošenjem većih pritisaka. Budući da je vanjski prsten pod utjecajem atmosferskih uvjeta, njega se obično galvanizira i premazuje zaštitnom bojom kako bi se pružila antikorozivna zaštita. Za izradu vanjskog prstena upotrebljavaju se brojni materijali koje raspoznajemo po boji vanjskog premaza prstena. Pregled materijala i boja može se pronaću u Tablici 30.

Unutrašnji prsten štiti namotaje od utjecaja fluida (tlak, temperatura, pH vrijednost) unutar same prirubnice. Obično je od istog materijala kao i metalna traka, budući da se traže jednaka svojstva materijala jer su izloženi praktički jednakim utjecajima.

Upotreba

Spirometalne brtve se najčešće koriste u naftnoprerađivačkoj, kemijskoj, petrokemijskoj, metalurgijskoj, farmaceutskoj industriji i slično. Zbog svojih iznimnih mehaničkih svojstava najčešće se koristi na mjestima gdje je česta izmjena temperatura i tlakova. Koristi se za brtvljenje ventila, pumpi, cjevovoda, kotlova, izmjenjivača topline...

Materijali

Kako je već navedeno, spirometalna brtva sastoji se od više dijelova i svaki dio razlikuje se po materijalu. Tablice niže prikazuju vrste materijali po dijelovima spirometalne brtve.

Proizvodi

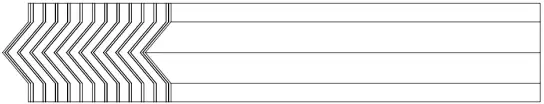

Vrste poprečnih presjeka

Pregled tipova poprečnog presjeka
Tip poprečnog presjeka	Poprečni presjek	Opis
BS 9101		Bez centrirajućih prstenova
BS 9102		Sa unutarnjim centrirajućim prstenom
BS 9103		Sa vanjskim centrirajućim prstenom
BS 9104		Sa vanjskim i unutarnjim centrirajućim prstenom
BS 9101 B		Razne vrste punila

Dimenzioniranje

Standardi za dimenzije spirometalnih brtava i dimenzije prirubnica koji se najčešće koriste na teritoriju Europe su sljedeći:

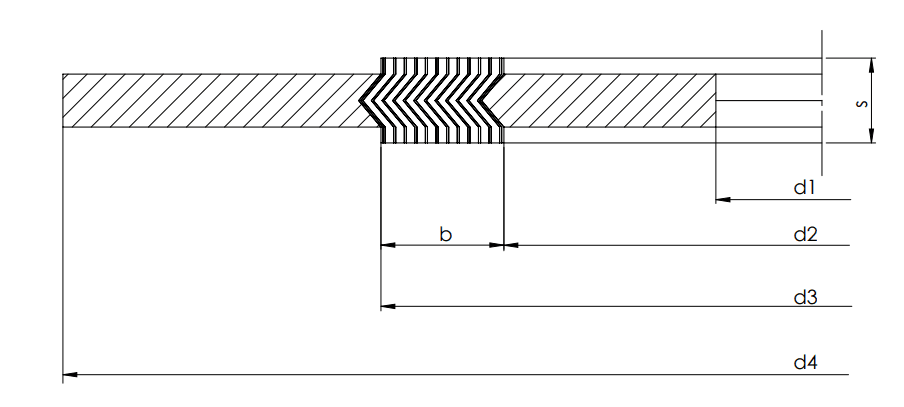

Visina i širina spirometalnih brtava

Maksimalne visine i širine spirometalnih brtava daju se općenito prema tablici niže. Navedene su dimenzije podložne promjenama u slučaju posebnih specifikacija naručitelja. Standardne visine spirometalnih brtava su: 3.2, 4.5 i 6.5 mm. Ta visina odnosi se na visinu metalne trake, dok visina punila iznosi dodatnih 0.2 – 0.3 mm.
