Općenito

Izrađuju se od brtvenih pletenica, od oblikovanih grafitnih prstenova ili njihovom kombinacijom. Koriste se za brtvljenje klipnih i centrifugalnih pumpi te za brtvljenje cijevne armature. Ne oštećuju osovinu i izvrstan su podmaziv niskog koeficijenta trenja. Kemijski postojani. Koriste se u teškim uvjetima rada. Poprečni presjek prstenova može biti ravni ili konusni. Grafitni prsten je moguće armirati mesingom.

Upotreba

Setovi brtvenih prstenova koriste se za brtvljenje rotirajućih dijelova u ventilima, stapnim i centrifugalnim pumpama. Naši najčešći klijenti su brodogradilišta, remontna brodogradilišta, energane, toplane, željezare, vodovodi, petrokemijska postrojenja i slično.

Proizvodne mogućnosti

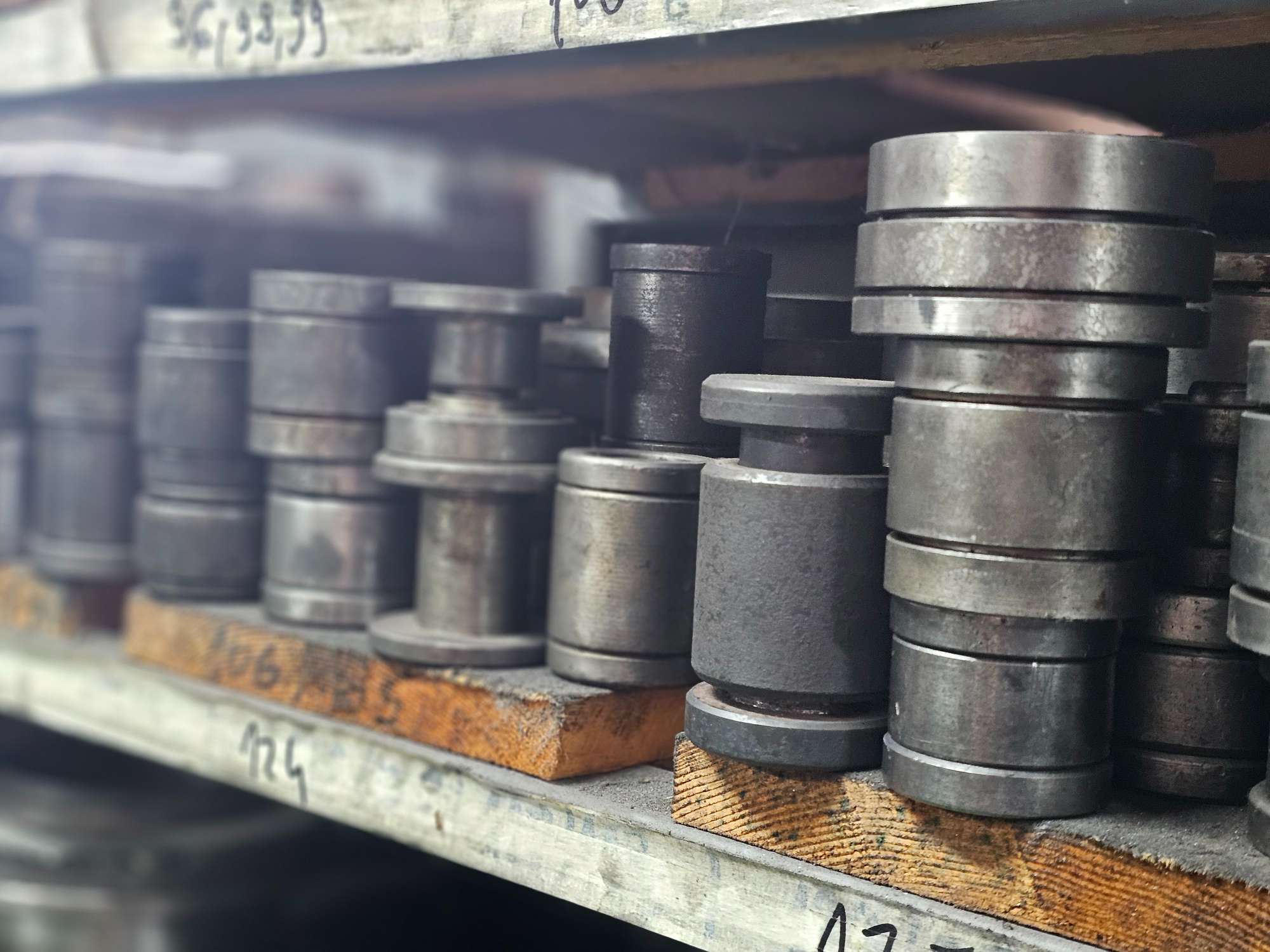

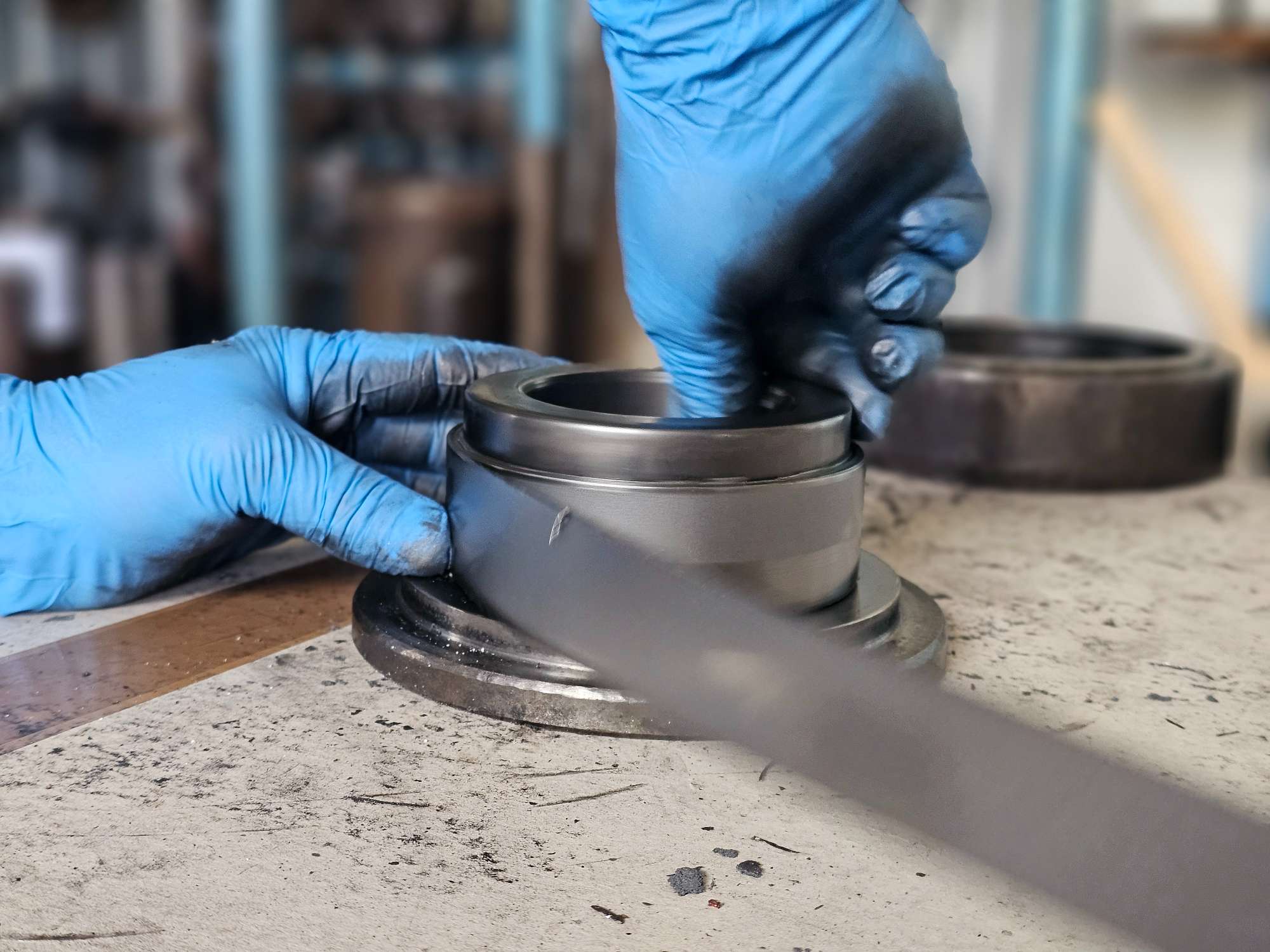

Uz posjedovanje različitih strojeva za pletenje, tvrtka BIPAS – SISTEM raspolaže sa bogatim izborom alata i ostale prateće opreme za proizvodnju brtvenih prstenova i setova.

Proizvodi

Uz proizvodnju standardnih setova, postoji mogućnost proizvodnje i novih tipova prema dogovoru.

Vrste setova

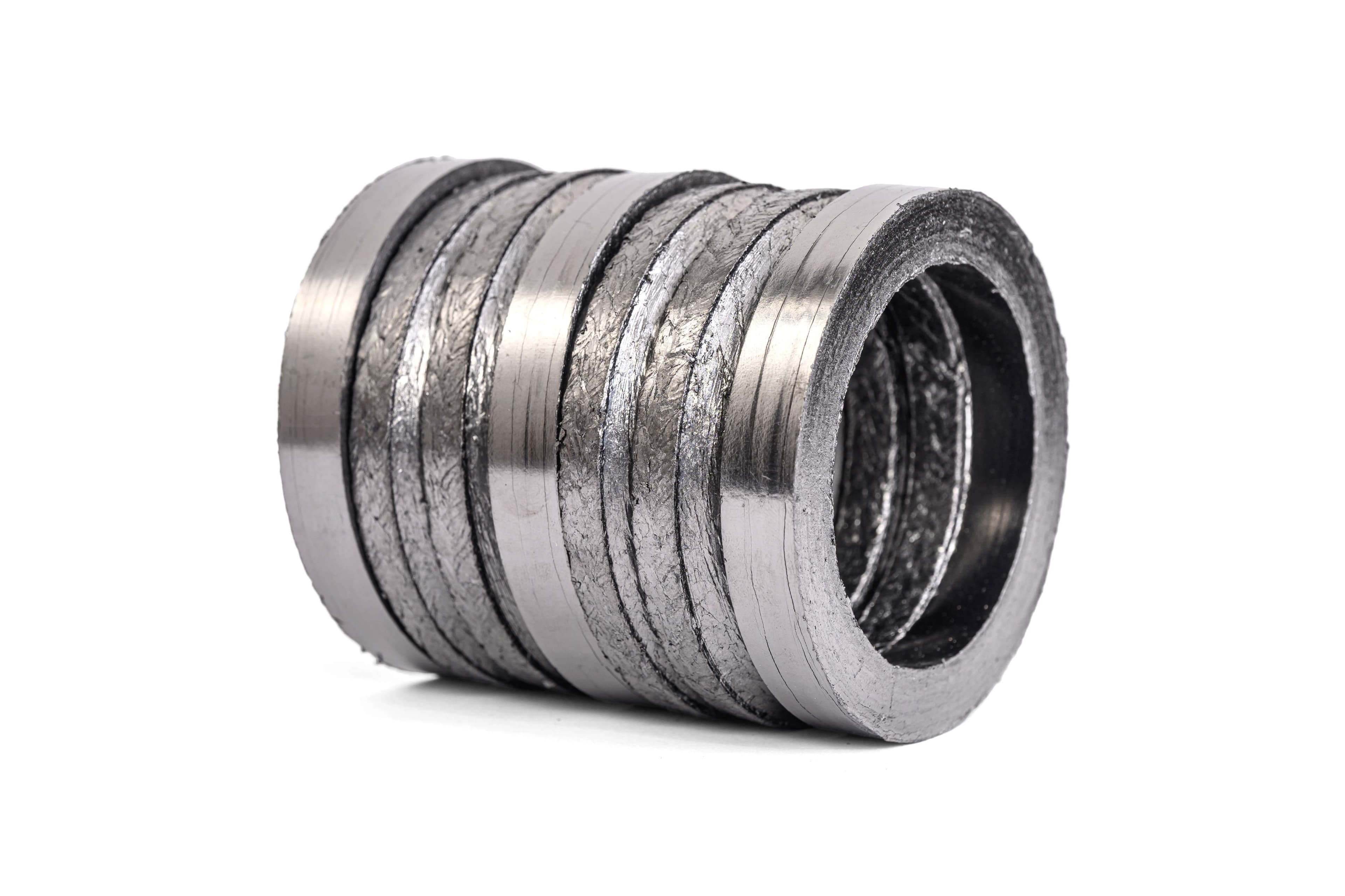

BS 600

Brtveni set sastavljen samo od grafitnih oblikovanih prstenova, koji mogu biti iz jednog komada ili presječeni na pola radi lakše montaže. Pouzdano brtve sljedeće medije: plin, kiseline, ulja, vodu, lužine, otapala te morsku vodu.


P [bar]		300
T [℃]		-200/ + 600
Ph		0 – 14
V [m/s]		35

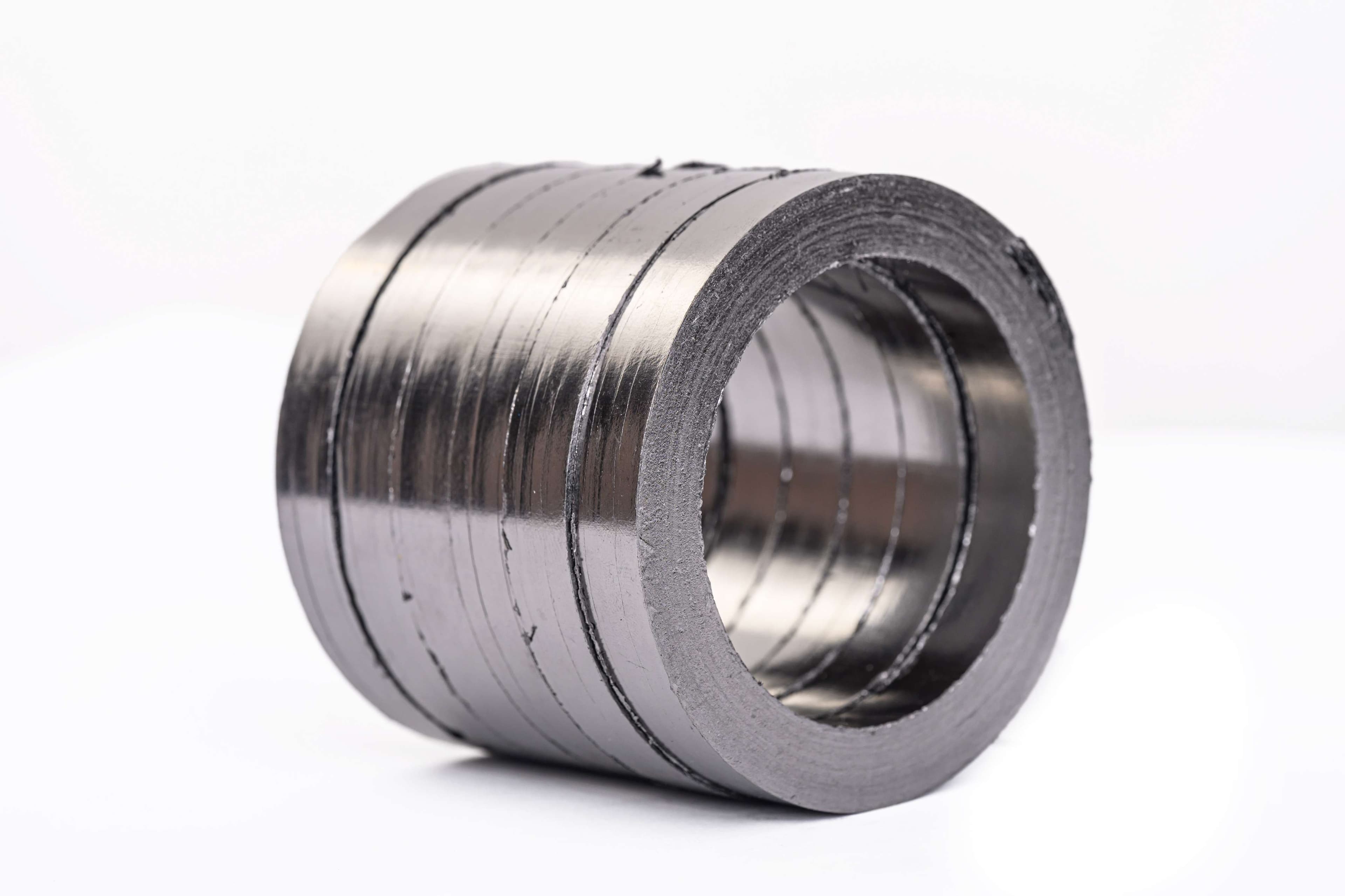

BS 650

Brtveni set sastavljen od grafitnih oblikovanih prstenova i brtvenih pletenica od ekspandiranog grafita. Pouzdano brtve sljedeće medije: kiseline, ulja, vodu, lužine te paru.


P [bar]		600
T [℃]		-240/ + 650
Ph		0 – 14
V [m/s]		40

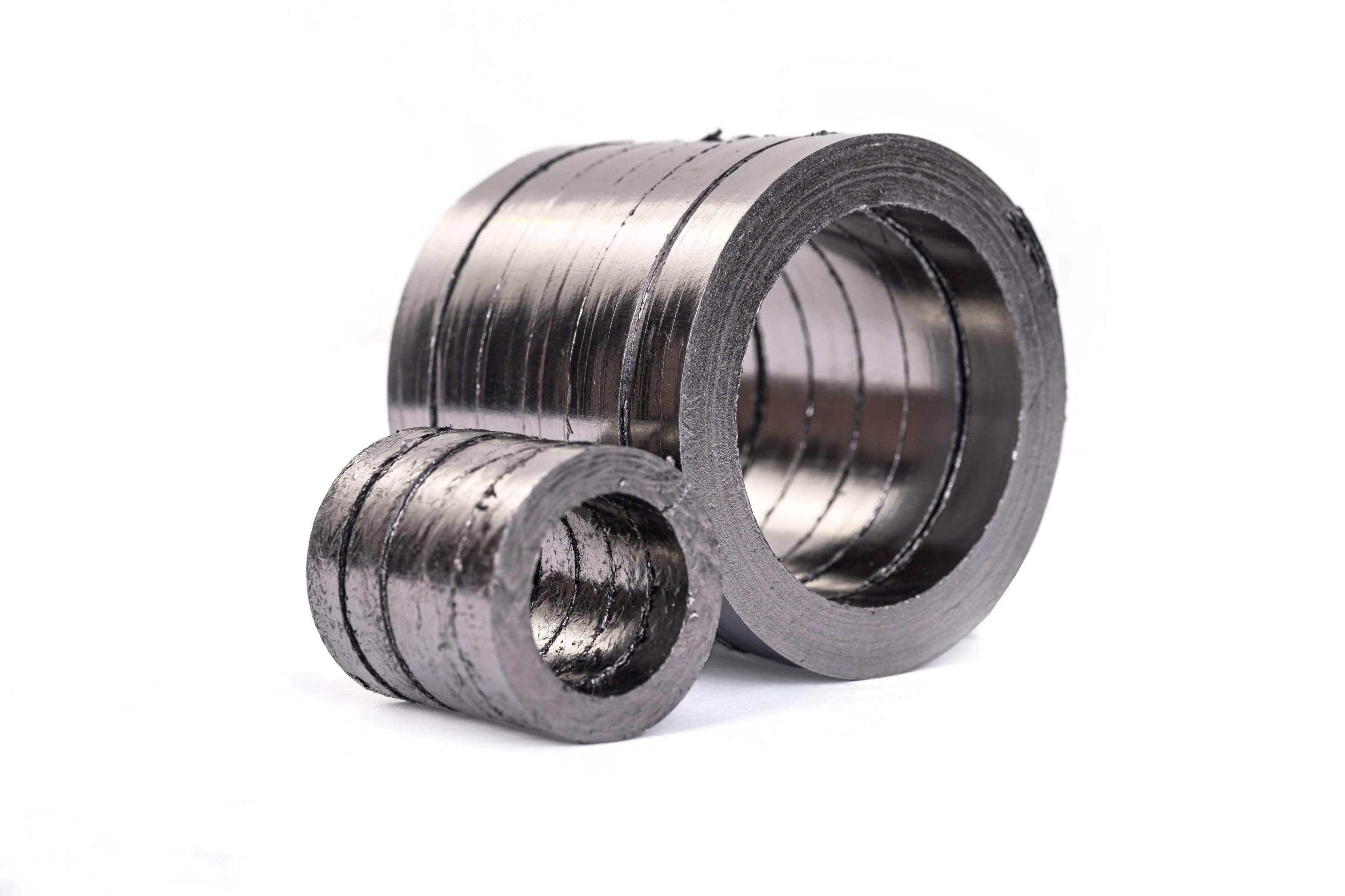

BS 700

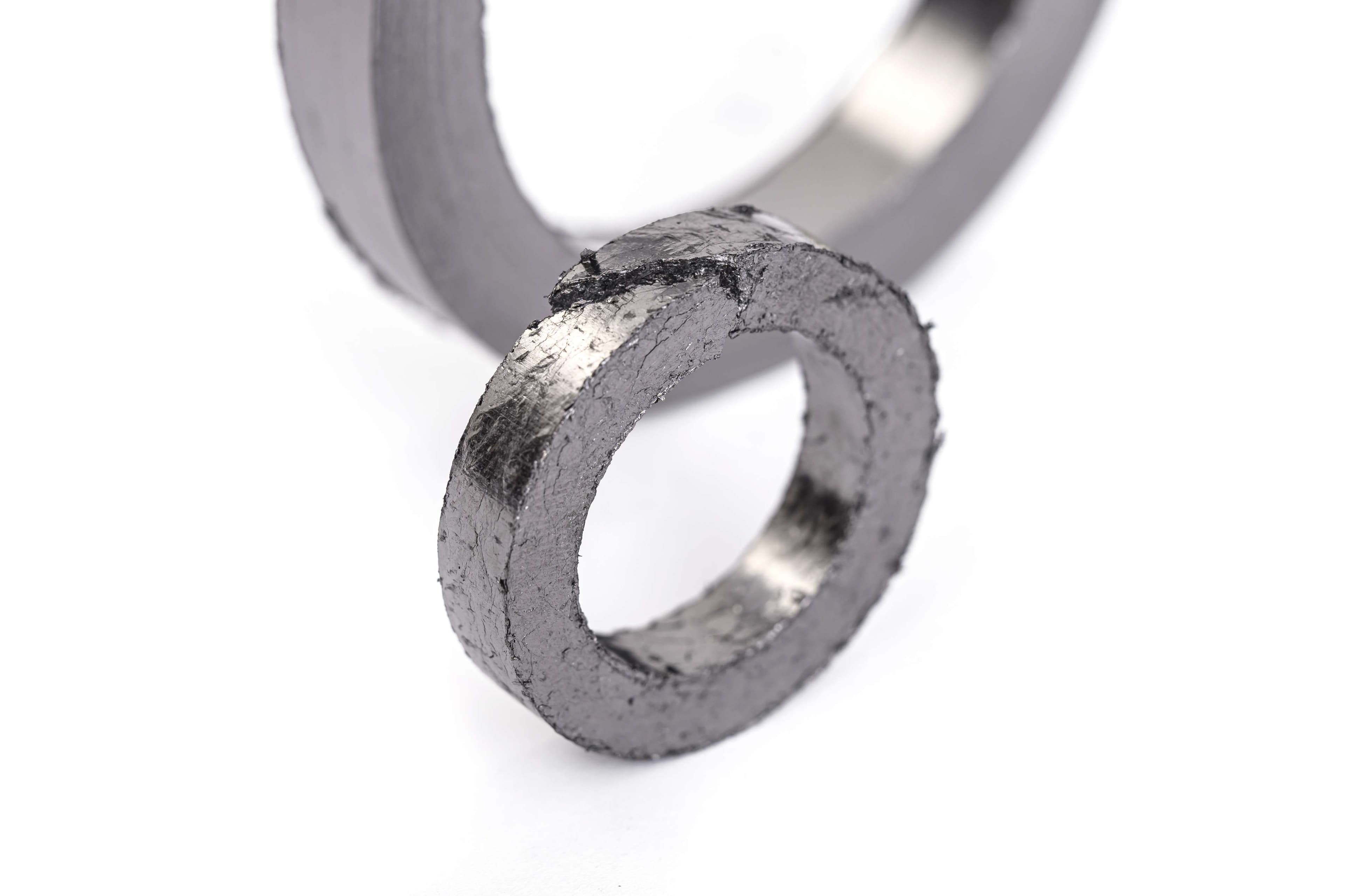

Brtveni set sastavljen samo od prstenova od brtvenih pletenica, koje su obično prerezane na jednom mjestu radi lakše proizvodnje i kasnije montaže. Brtvena svojstva ovakvih setova ovise o vrsti pletenice koja je izabrana, a može biti izabrana bilo koja pletenica koja je prethodno navedena u katalogu ili kombinacija više njih.

Tip ploče:	P [bar]	T ℃	pH
9140	40	-30 +140	4 – 15
9250 G	300	-80 +250	2 – 13
9250	200	-100 +250	2 – 12
9281	150	-240 +280	0 – 14
9282	150	-200 +280	0 – 14
9600	300	-200 +600	0 – 14
9601	400	-200 +650	0 – 14
9602	600	-200 +650	0 – 14
9610	200	-200 +650	0 – 14
