Općenito

Raznolikost prirubničkih brtava jednaka je raznolikosti samih prirubnica, ali i vrstama radnih medija koji protječu kroz cjevovod. Ovisno o vrsti brtvenog materijala i poprečnog presjeka, ova vrsta brtve pouzdana je za širok spektar temperatura, tlakova kao i na kemijsku agresivnost medija.

Upotreba

Standardne prirubničke brtve koriste se za brtvljenje standardnih prirubnica. Dimenzioniranje se provodi prema međunarodnim normama. Uglavnom, najčešća je upotreba na prirubnicama cjevovoda u gotovo svim industrijskim postrojenjima.

Proizvodi

Dimenzioniranje mekih brtava provodi se prema međunarodno priznatim standardima koji su direktno povezani sa međunarodnim standardima za prirubnice. Drugim riječima, odabravši jedan standard za dimenzije brtava izravno je odabran i standard za dimenzije prirubnica.

Standardi za dimenzije mekih prirubničkih brtava i dimenzije prirubnica koji se najčešće koriste na teritoriju Europe su sljedeći:

Postoji mogućnost izrade brtava i po drugim međunarodnim standardima, što je potrebno prethodno naglasiti.

Vrste brtava

Također, nužno je odabrati formu brtve koja diktira vrstu prirubnice unutar odabranog standarda:

Forma brtve	Vrsta prirubnice	Izgled spoja	Izgled brtve

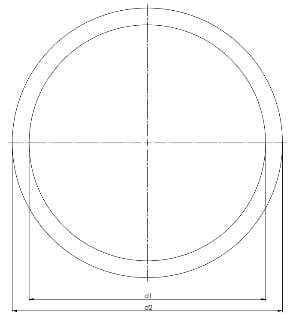

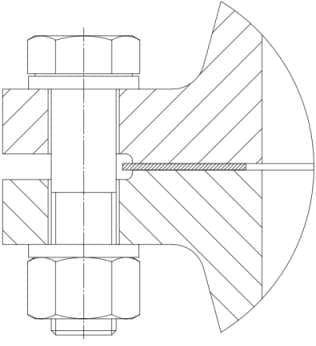

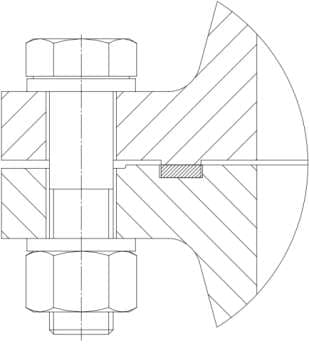

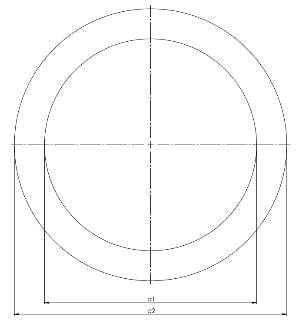

IBC	Bez podignutog lica

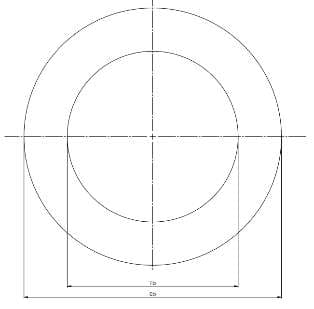

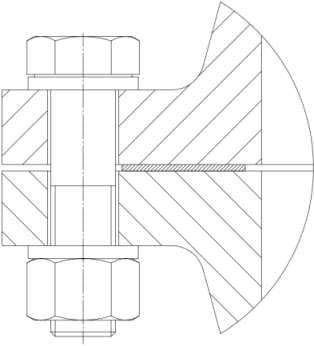

IBC (RF)	Sa podignutim licem

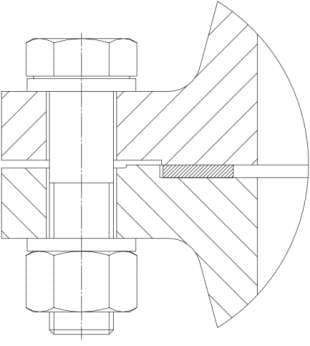

SR	Potrebna jedna muška i jedna ženska prirubnica u spoju
TG	Potrebna jedna prirubnica sa izdankom (jezikom) i jedna sa utorom u spoju

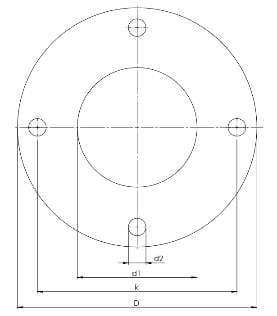

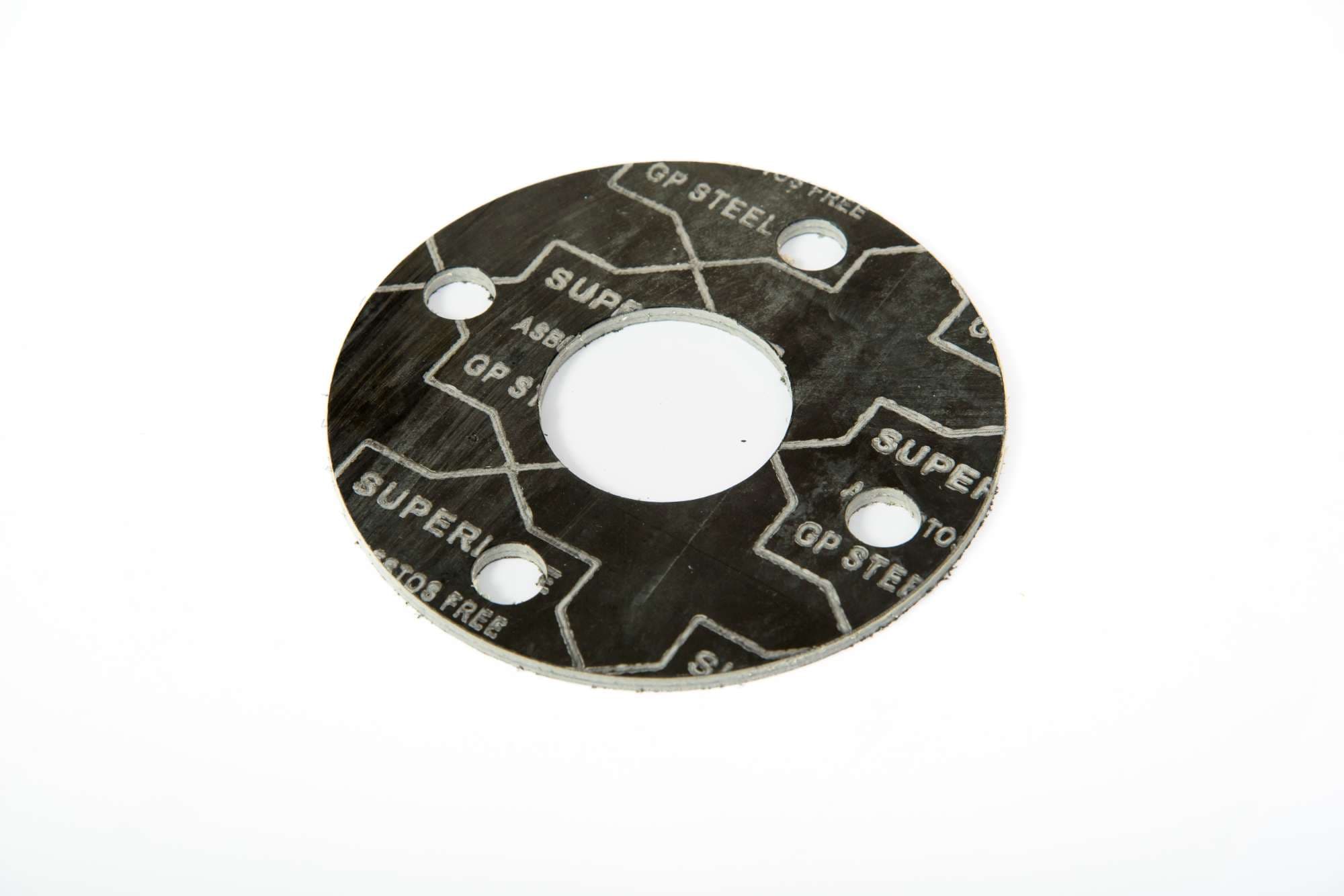

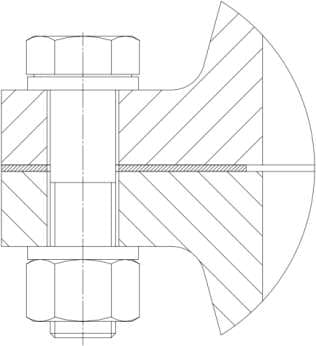

FF (forma brtve sa rupama sa vijke)	Prirubnice sa ravnim licem

Vrste poprečnih presjeka

Brtvene ploče sačinjene su od više različitih materijala koji su u masovnu upotrebu ušli zahvaljujući ubrzanom razvoju tehnologije u posljednjih 50 godina. Spoznaja kako se, fizikalno gledano, drugačiji materijali izvrsno nadopunjuju u pogledu brtvljenja rezultirala je brojnim tipovima brtvenih ploča kao i poprečnih presjeka.

Svaki poprečni presjek prezentira od kojih se sve slojeva brtva sastoji, sadrži li u sebi armirajući sloj te ima li unutarnju ili vanjsku zaštitu od limenog metala.

Tip poprečnog presjeka	Poprečni presjek	Opis
BS – OB		Brtva rađena od običnog brtvenog materijala, bez dodatnih armirajućih ili zaštitnih slojeva.
BS – LA		Brtva rađena od materijala koji unutar sebe ima integriran armirajući lim.
BS – RML		Brtva rađena od materijala koji unutar sebe ima integriran rupičasti lim.
BS – AMW		Brtva rađena od materijala koji unutar sebe ima armirajuću mrežu od žice.
BS – UMZ		Brtva koja može biti rađena od običnih ili armiranih materijala. Ima unutrašnji zaštitni metal.
BS – VMZ		Brtva koja može biti rađena od običnih ili armiranih materijala. Ima vanjski zaštitni metal.
BS – UVMZ		Brtva koja može biti rađena od običnih ili armiranih materijala. Ima unutrašnji i vanjski zaštitni metal.
