Općenito

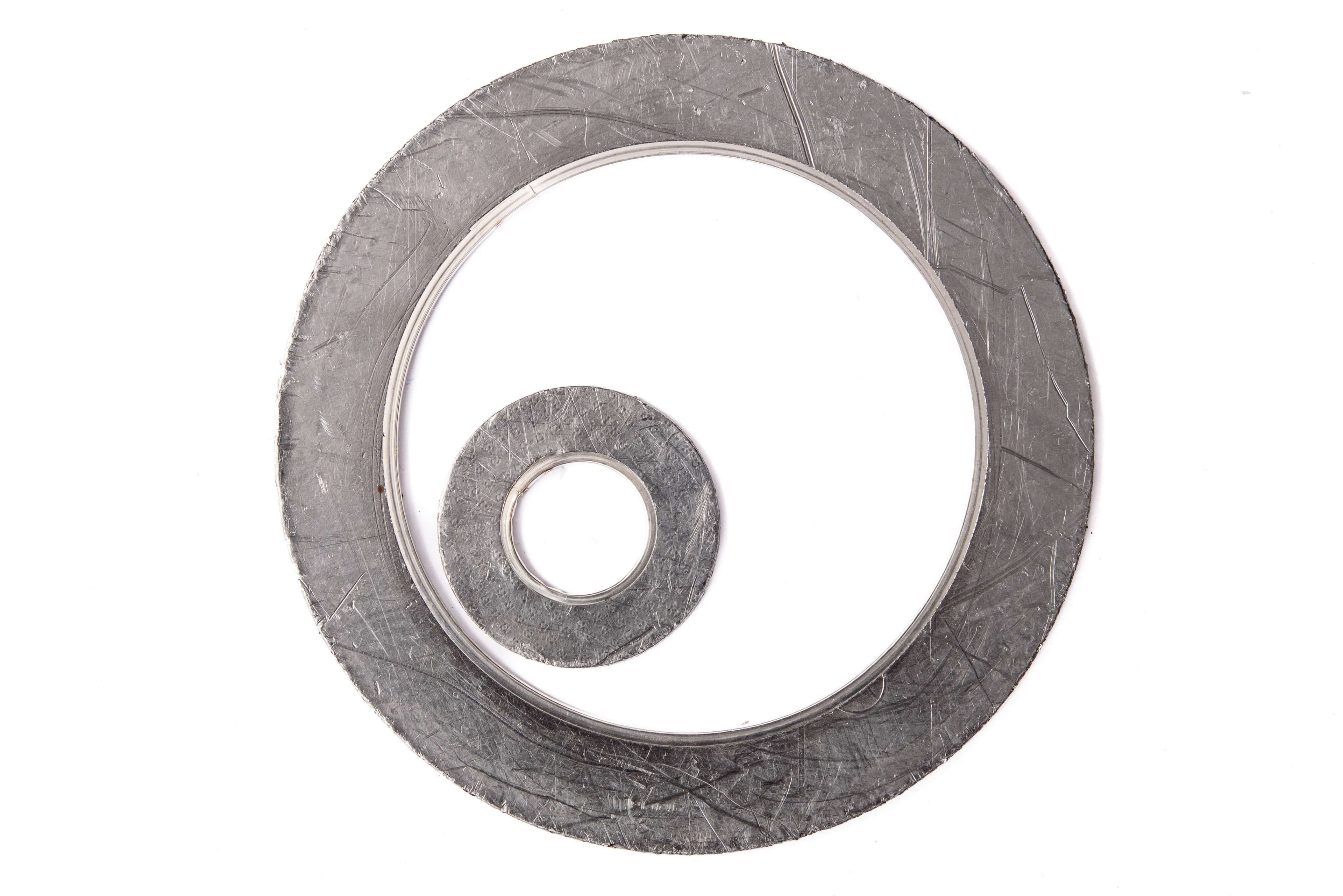

Brtve napravljene od grafitnih ploča koje mogu biti armirane tangent ili običnim ravnim limom. Kako bi se produljila trajnost brtve i spriječilo erodiranje materijala, uobičajeno je dodavati na unutrašnji promjer i zaštitni lim. Također postoji opcija dodavanja lima i na unutrašnji i na vanjski promjer brtve.

Upotreba

Ovim proizvodom najčešće se brtve mediji poput pare ili dijatermičkih ulja. Drugim riječima, najčešće se koristi u kemijskim ili petrokemijskim postrojenjima, termoenergetskim toplanama te u brodogradnji.

Proizvodi

Tablica niže prikazuje vrste grafitnih ploča, odnosno armirajućeg lima unutar istih.

Tip poprečnog presjeka	Poprečni presjek	Opis
BS – LA		Brtva rađena od materijala koji unutar sebe ima integriran armirajući lim.
BS – RML		Brtva rađena od materijala koji unutar sebe ima integriran rupičasti lim.

Tablica niže prikazuje opcije nanošenja zaštitnih limova. Najčešće se postavlja samo unutarnji zaštitni lim, međutim postoji opcija postavljanja i unutrašnjeg i vanjskog zaštitnog lima.

Tip poprečnog presjeka	Poprečni presjek	Opis
BS – UMZ		Brtva koja može biti rađena od običnih ili armiranih materijala. Ima unutrašnji zaštitni metal.
BS – UVMZ		Brtva koja može biti rađena od običnih ili armiranih materijala. Ima unutrašnji i vanjski zaštitni metal.
