Općenito

Kontrola gubitka fluida ključna je za uspješan rad mehaničke opreme koja se koristi u obradi fluida. Različite metode koriste se za kontrolu propuštanja na osovinama, šipkama ili vratilima ventila i drugim funkcionalnim dijelovima opreme koja zahtijeva zadržavanje tekućina ili plinova.

Najstarija i još uvijek najčešće korištena vrsta brtvila je brtvena pletenica, nazvana prema načinu na koji obavlja funkciju brtvljenja. Napravljena od relativno mekih, podatnih materijala, kompresijsko ili mehaničko pakovanje sastoji se od nekoliko prstenova koji se umeću u prostor između rotirajućeg ili kružnog dijela i tijela pumpe ili ventila.

Zatezanjem pratećeg dijela ili pakirnog prstena protiv gornjeg ili vanjskog prstena, pritisak se prenosi na brtveni sklop, što širi prstenove radijalno prema strani prostora za punjenje i prema reciprocirajućem ili rotirajućem dijelu time stvarajući brtvu.

Upotreba

Različita industrijska postrojenja. Naši najčešći klijenti su brodogradilišta, remontna brodogradilišta, energane, toplane, željezare, vodovodi, petrokemijska postrojenja i slično.

Proizvodne mogućnosti

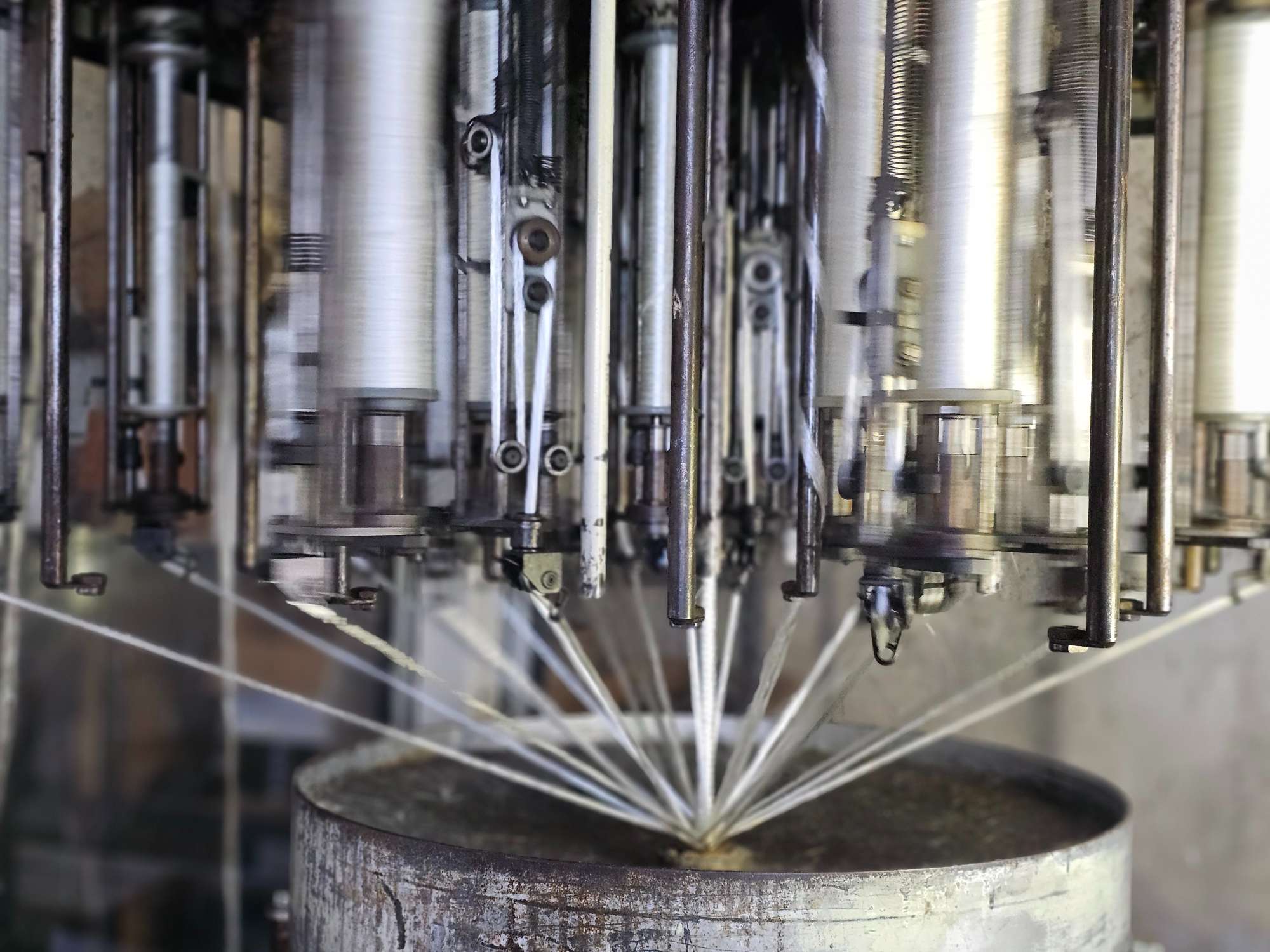

Tvrtka BIPAS – SISTEM od svojih je samih početaka specijalizirana za proizvodnju brtvenih pletenica. Pletenice mogu biti namijenjene za dinamičko ili statičko brtvljenje ili se od njih mogu zahtijevati različita fizikalna svojstva. Samim time postoje i različiti strojevi za pletenje.

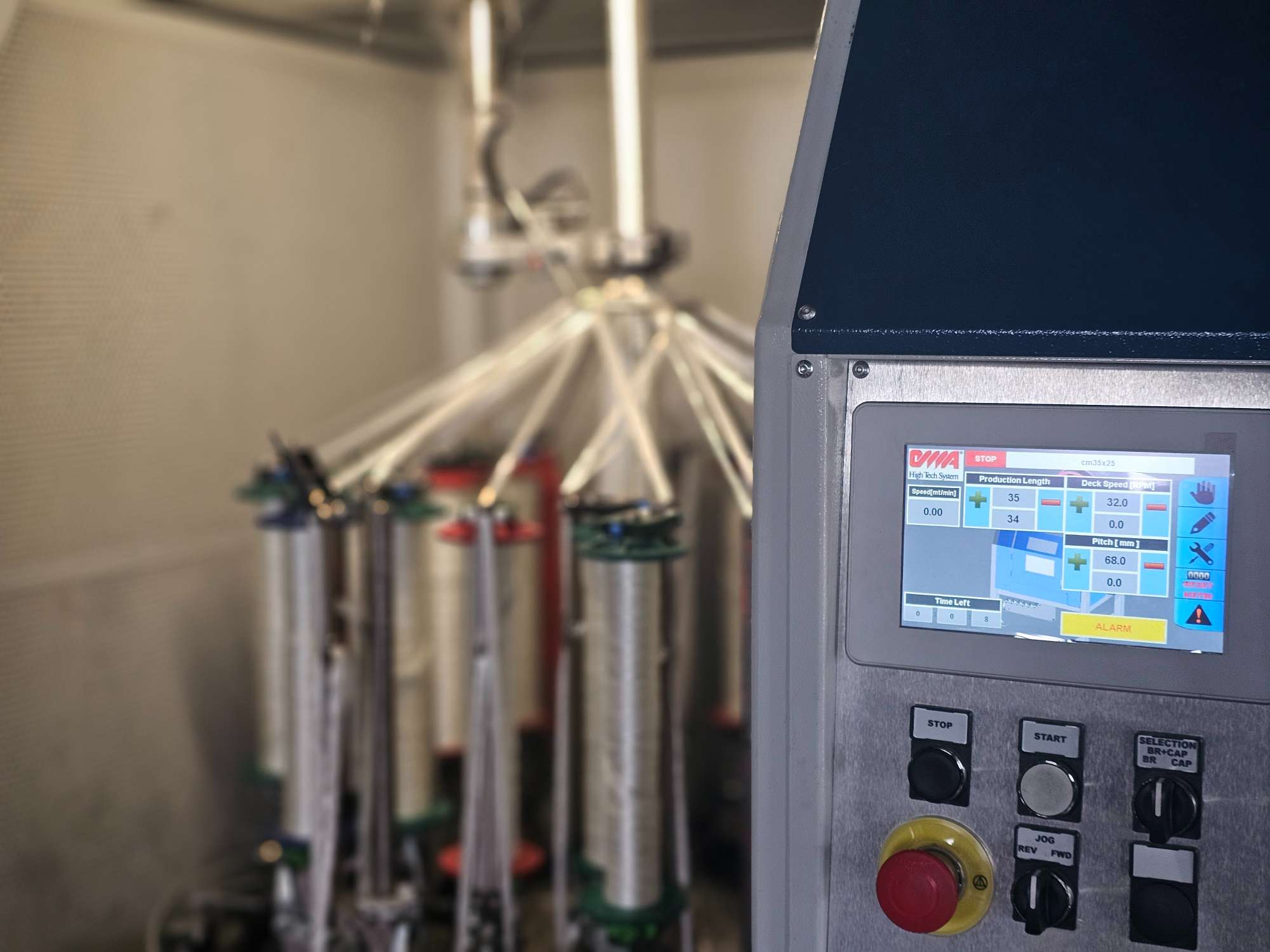

Strojevi za dijagonalno pletenje

Strojevi za kružno pletenje

Proizvodi

Niže su navedeni standardni proizvodi tvrtke BIPAS – SISTEM. U slučaju specijalnih zahtjeva, postoji i mogućnost proizvodnje. Za više detalja pogledajte naš katalog.

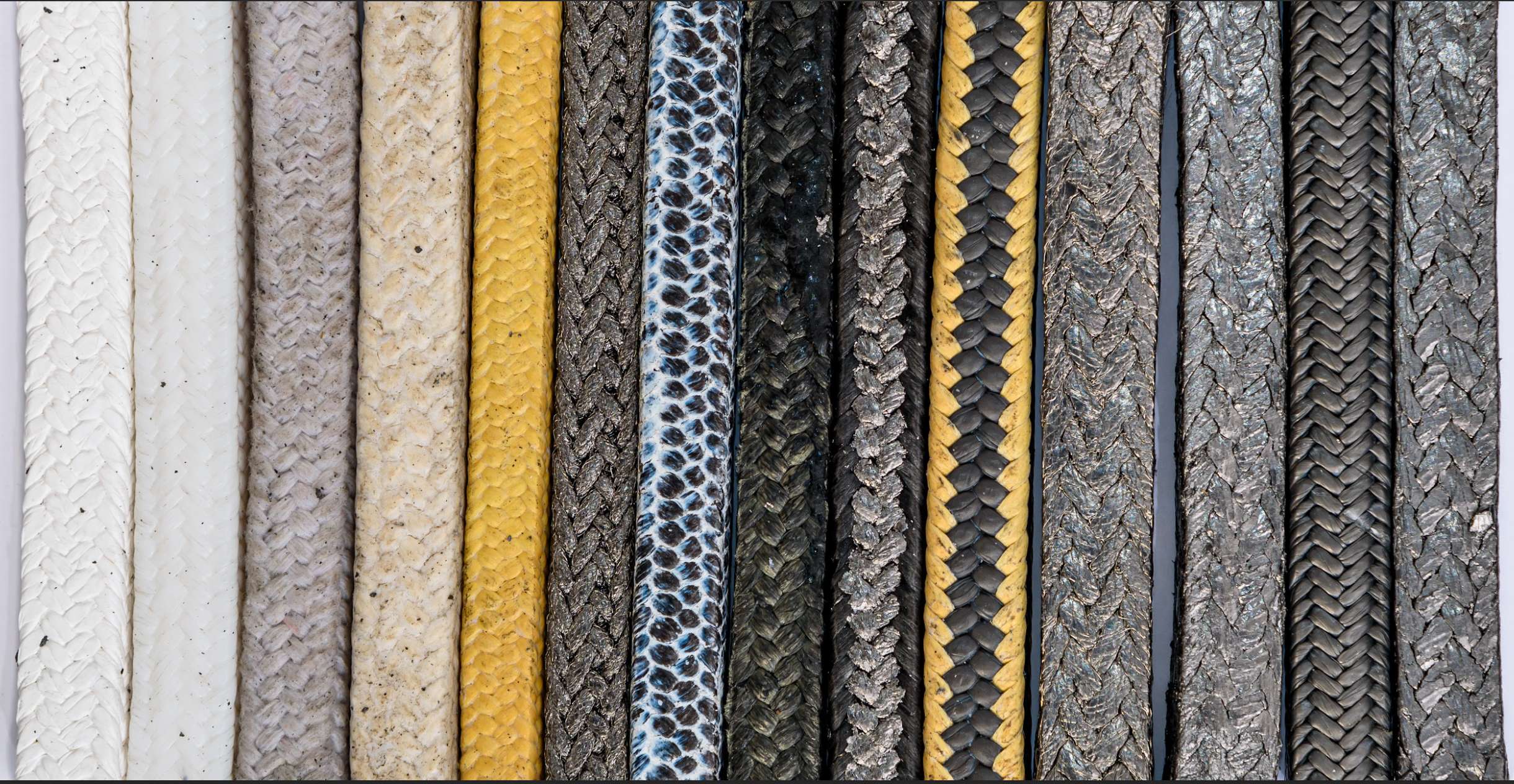

Vrste brtvenih pletenica

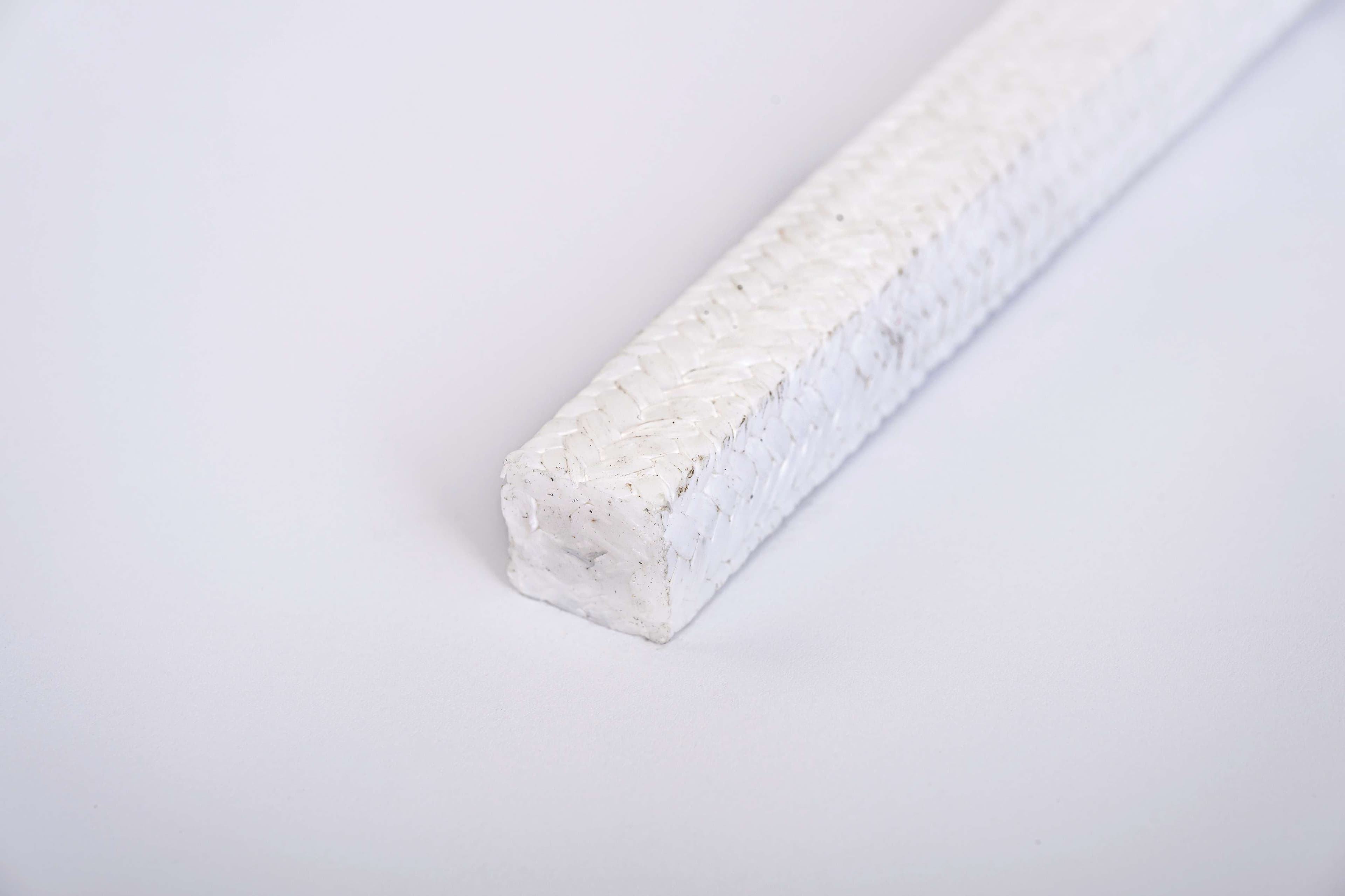

BS 9080

Pletenica izrađena od pamučnih vlakana impregnirana industrijskim lojem. Veoma ekonomična. Koristi se za brtvljenje na pumpama do 80 ℃.


P [bar]	-	-	20
T [℃]		+80
Ph		6 – 8
V [m/s]	-	-	6

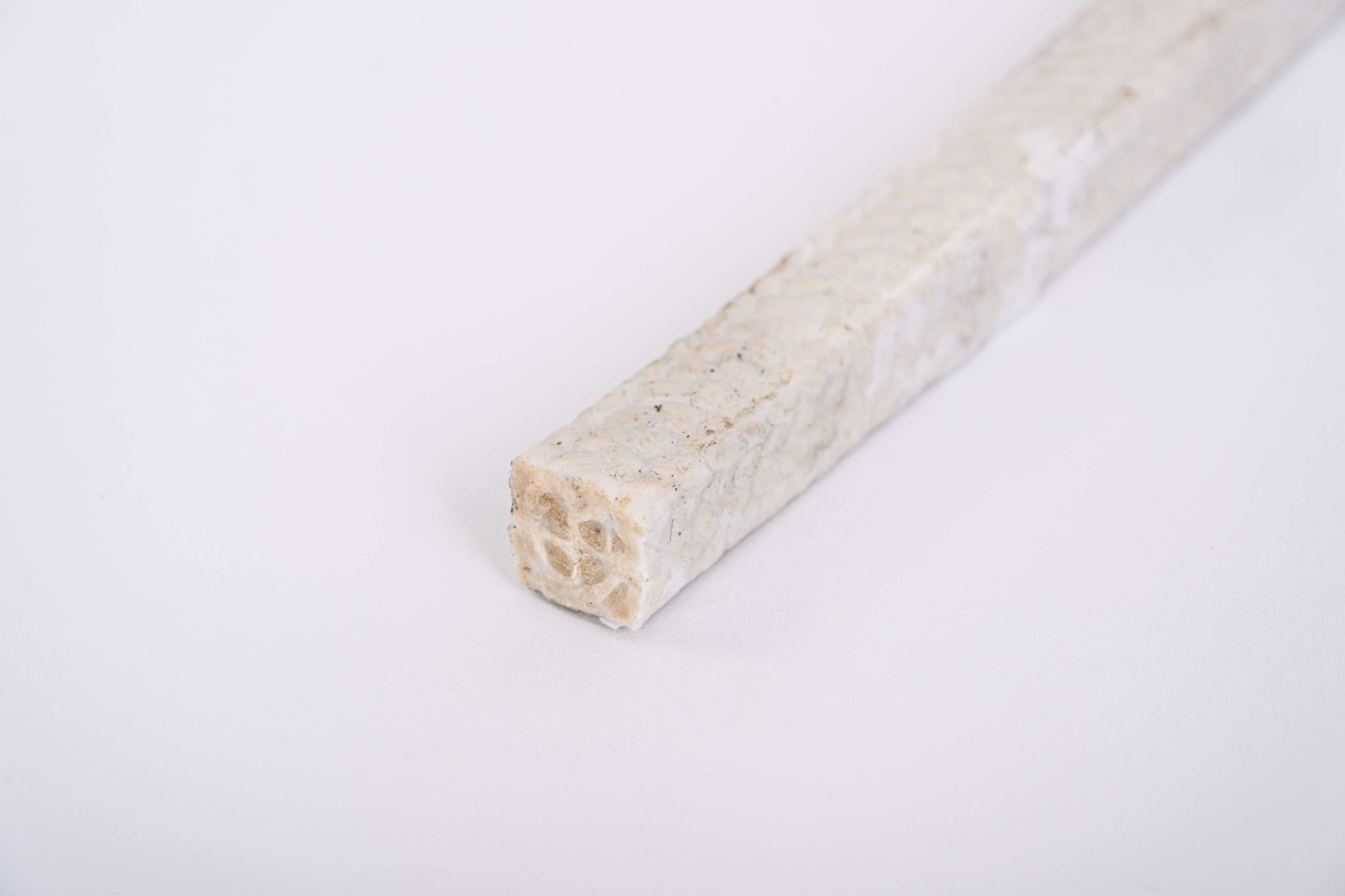

BS 9140

Pletenica izrađena od RAMIE prediva. Impregnirana PTFE disperzijom. Odlikuje se izvrsnom kemijskom postojanošću. Prilagodljiva. Ne oštećuje osovinu.


P [bar]	40	30	20
T [℃]		-30 / +140
Ph		4 – 11
V [m/s]	1	6	15

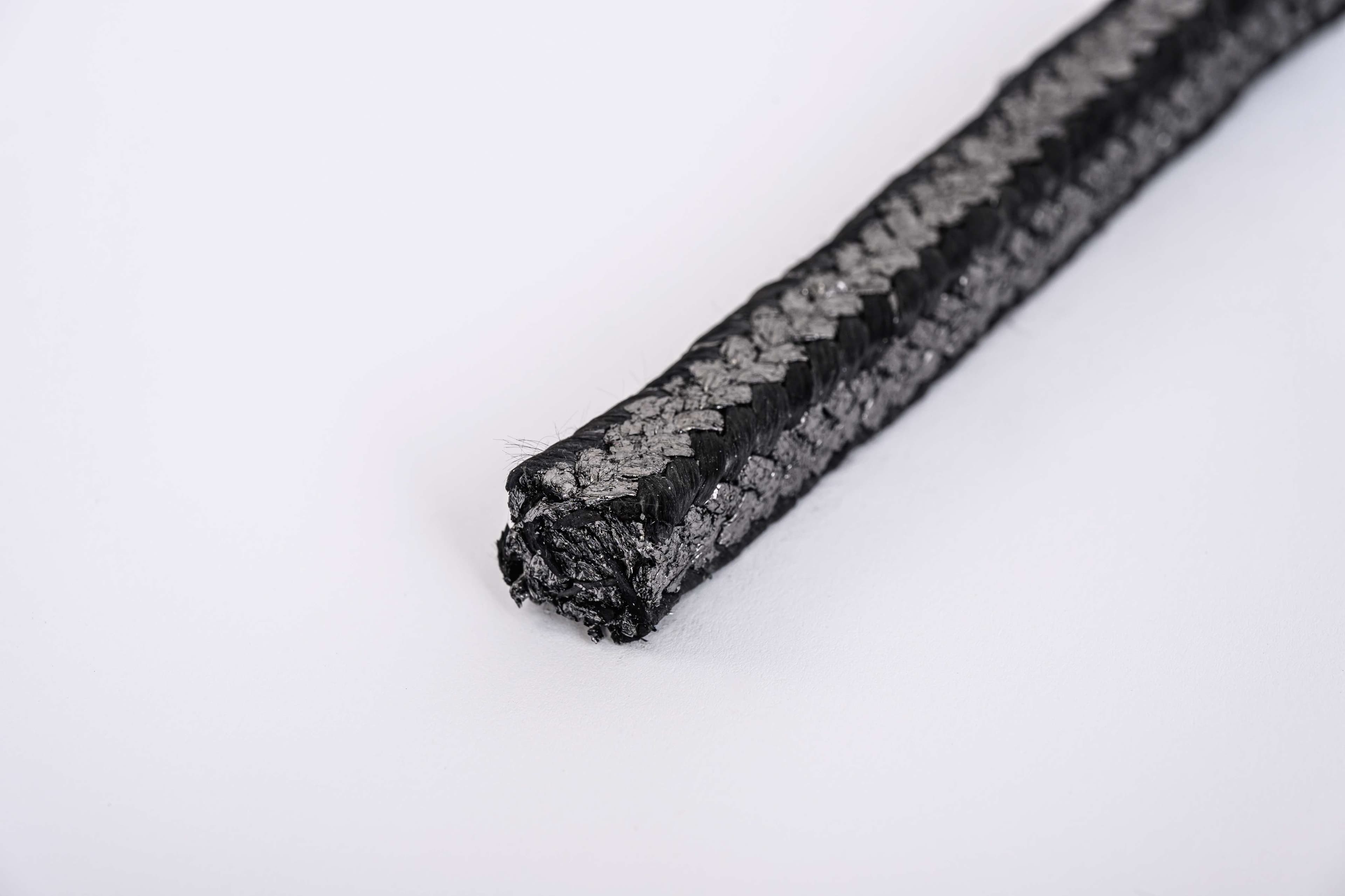

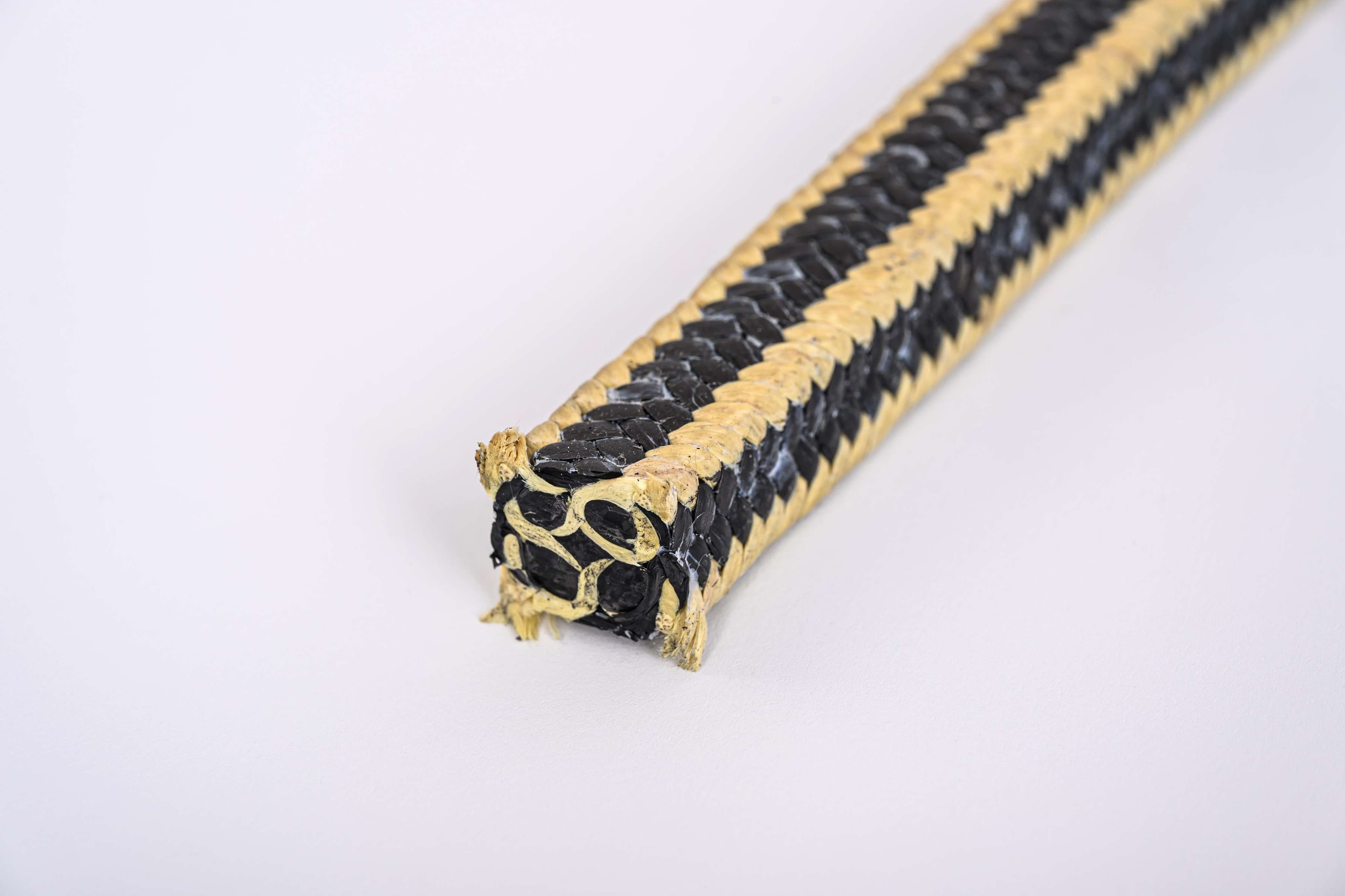

BS 9250 G

Pletenica izrađena u kombinaciji od aramidnog i PTFE grafitnog prediva. Kombinacija kojom se dobiva visoka mehanička otpornost na tlak i brzine.


P [bar]	300	150	70
T [℃]		-80 / + 250
Ph		2 – 13
V [m/s]	2	5	20

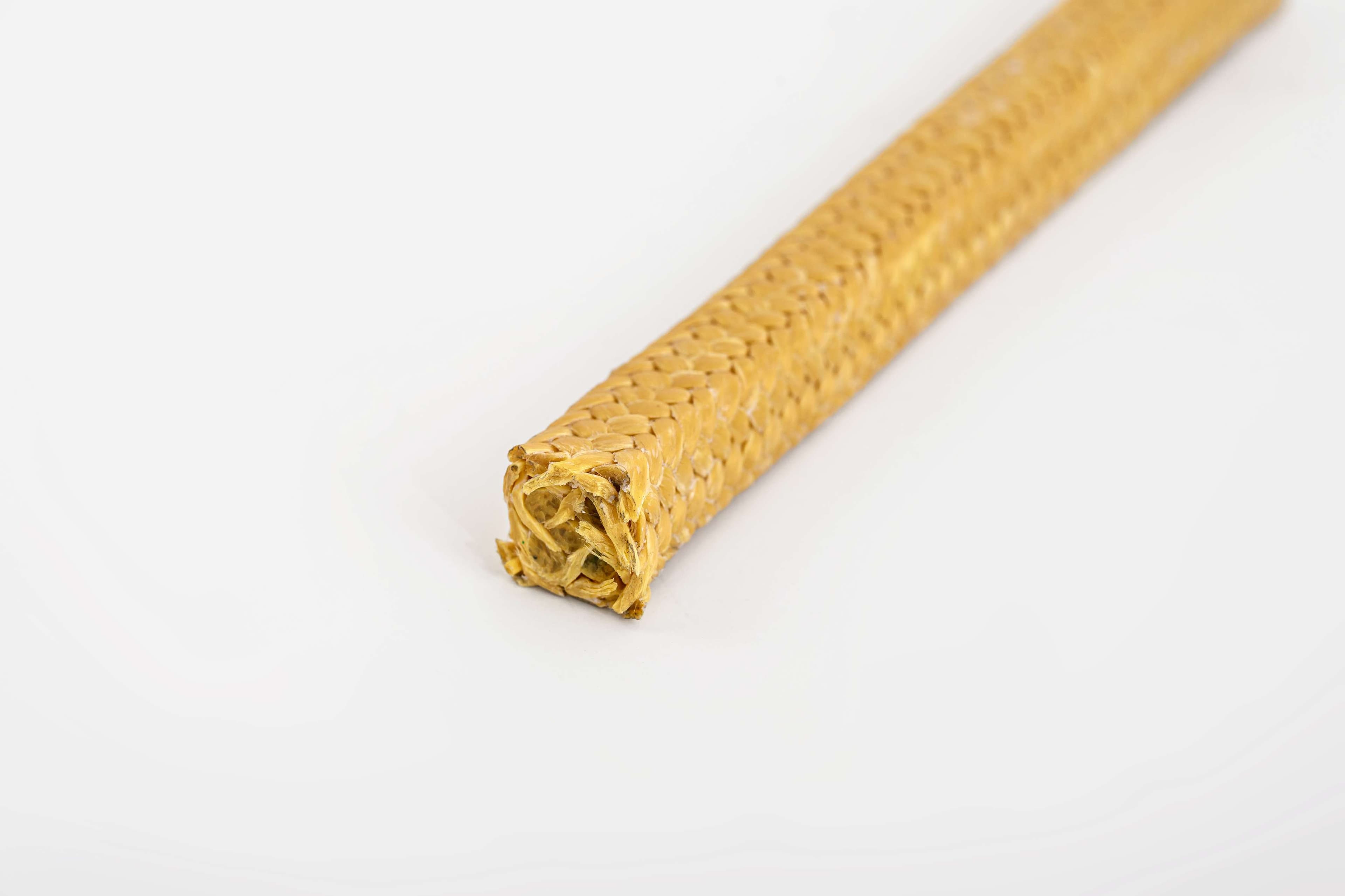

BS 9250

Pletenica izrađena od aramidnog prediva te impregnirana PTFE disperzijom. Kemijski postojana. Oblikom veoma prilagodljiva.


P [bar]	200	100	25
T [℃]		-100 / +280
Ph		2 – 12
V [m/s]	1	2	25

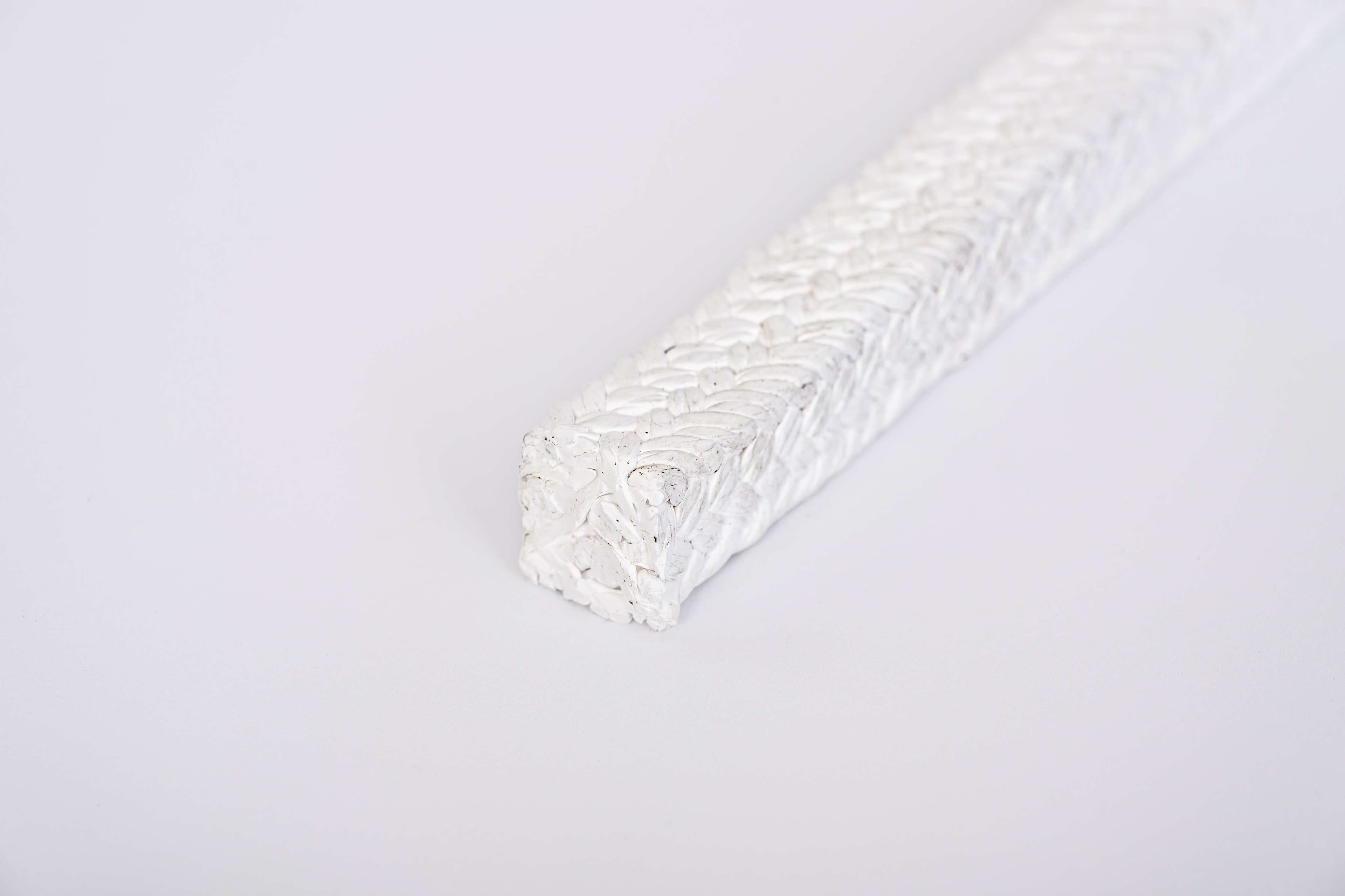

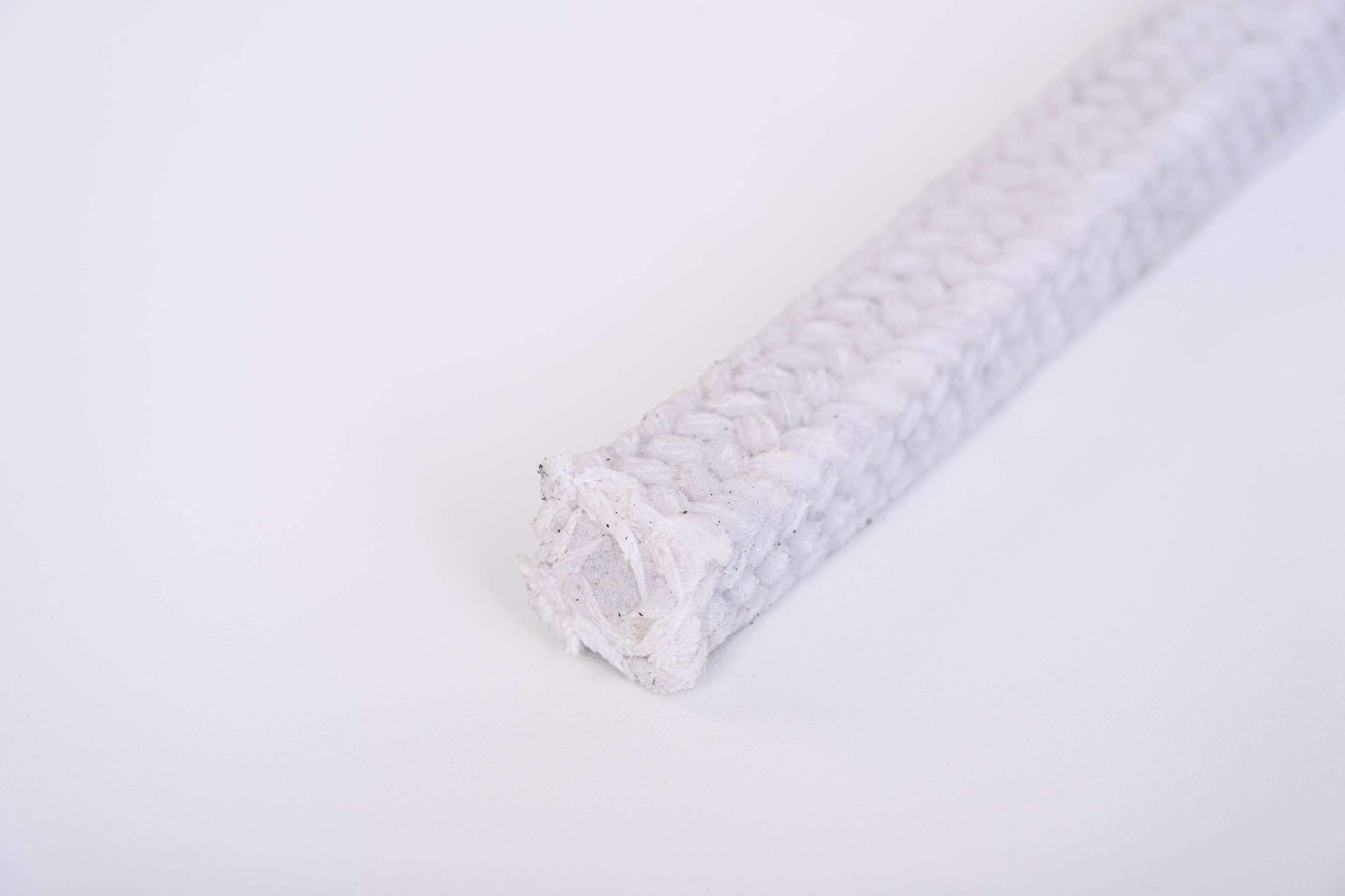

BS 9280

Pletenica izrađena od čistog PTFE prediva s niskim koeficijentom trenja. Veoma prilagodljiva struktura za brtvljenje rotacijskih i klipnih pumpi. Kemijski postojana.


P [bar]	150	100	30
T [℃]		-240 / +280
Ph		0 – 14
V [m/s]	2	2	8

BS 9280 L

Pletenica izrađena od čistog PTFE prediva s niskim koeficijentom trenja. Veoma prilagodljiva struktura za brtvljenje rotacijskih i klipnih pumpi. Kemijski postojana.


P [bar]	200	100	30
T [℃]		-240 / +280
Ph		0 – 14
V [m/s]	2	4	15

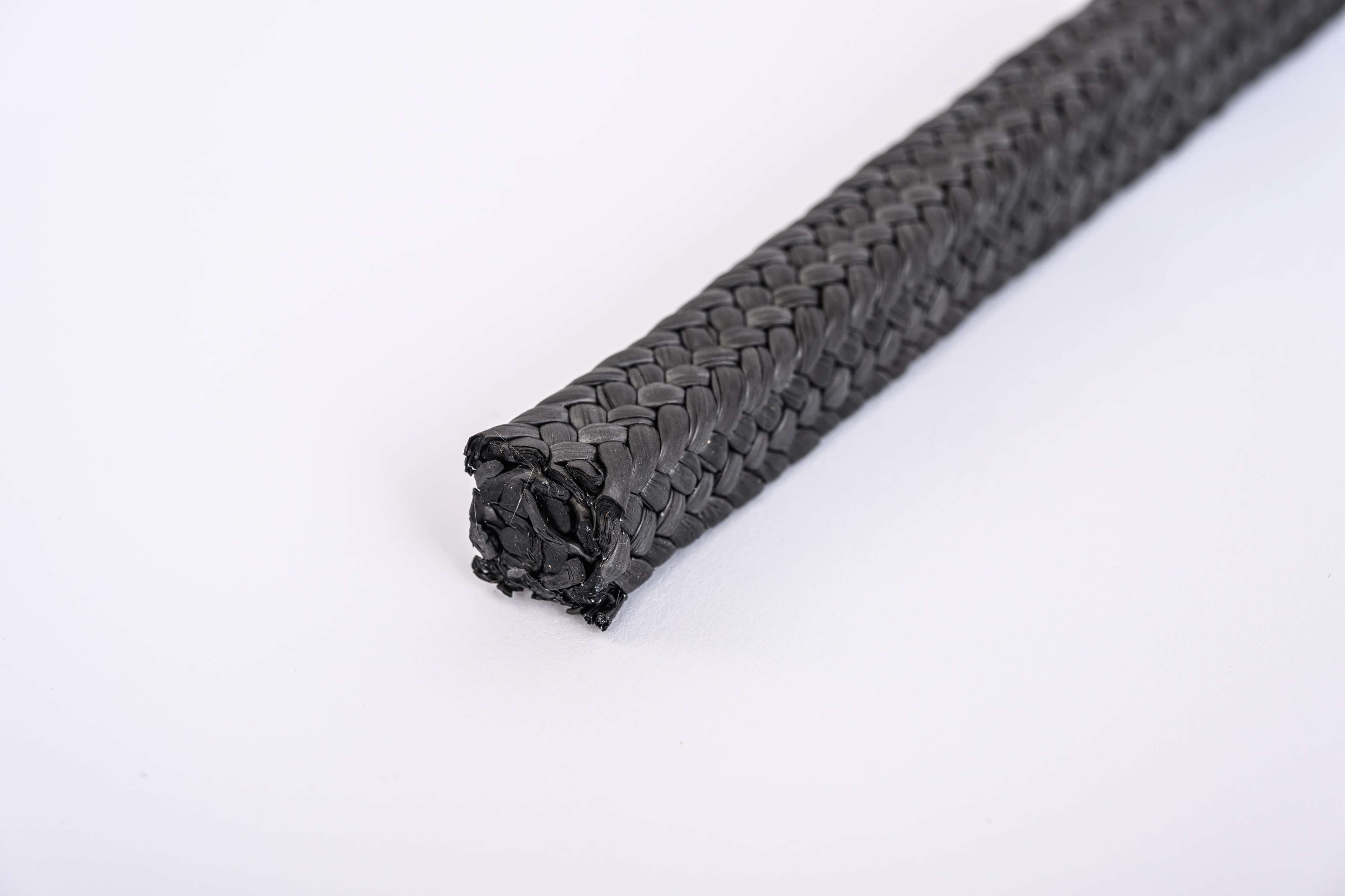

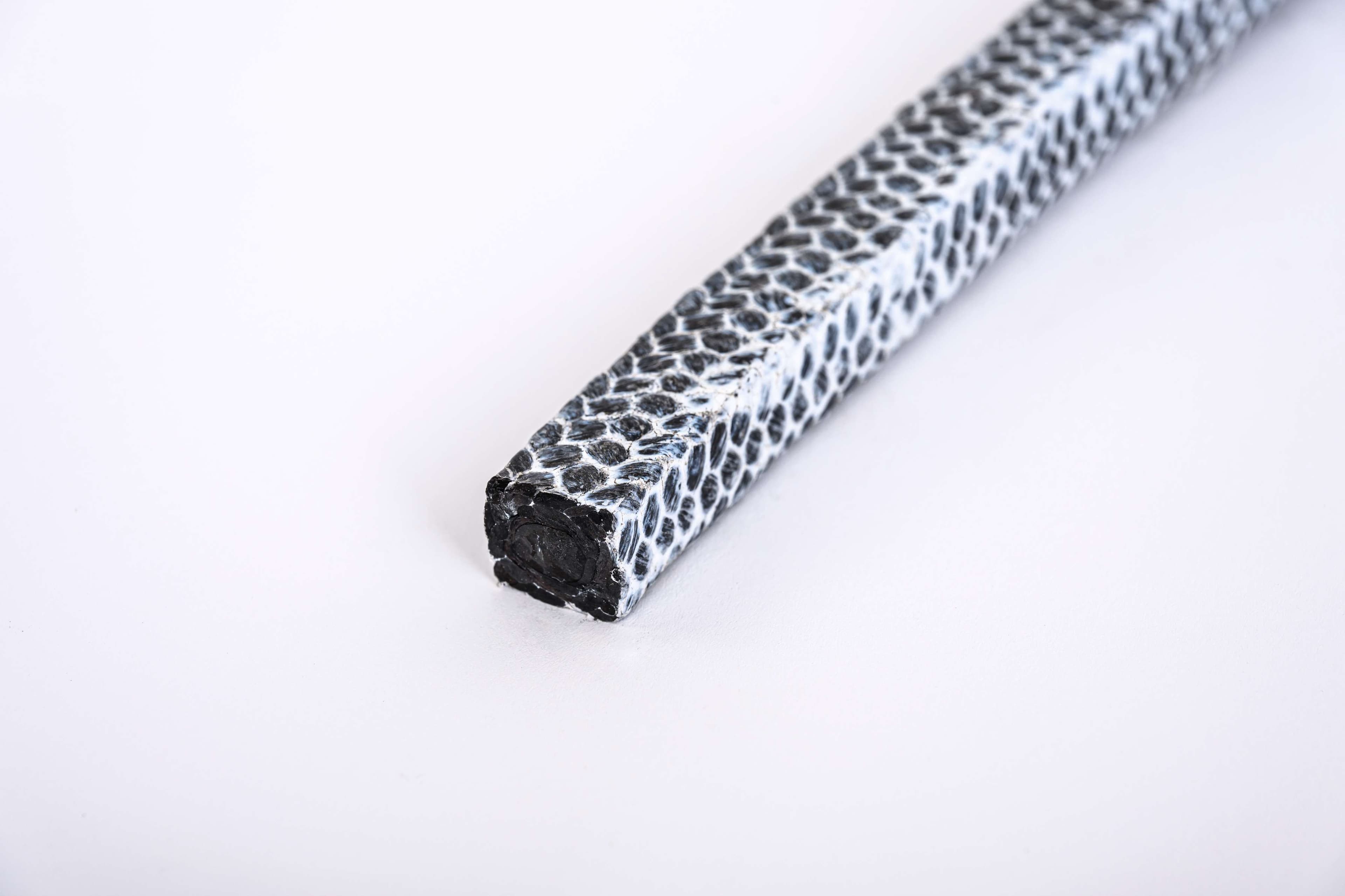

BS 9281

PTFE predivo s dodatkom grafita korišteno u izradi ove pletenice daje veću gustoću i time veću prilagodljivost strukture za brtvljenje. Može se dodati i lubrikant za veće brzine.


P [bar]	150	100	20
T [℃]		-200 / +280
Ph		0 – 14
V [m/s]	2	2	20

BS 9282

Pletenica izrađena posebnom metodom od originalnog Lenzing G. F. O. prediva. Posjeduje izvrsna podmazujuća svojstva, potpuno kemijski neosjetljiva i dugog vijeka trajanja u teškim uvjetima rada.


P [bar]	200	80	60
T [℃]		-200 / +280
Ph		0 – 14
V [m/s]	2	5	25

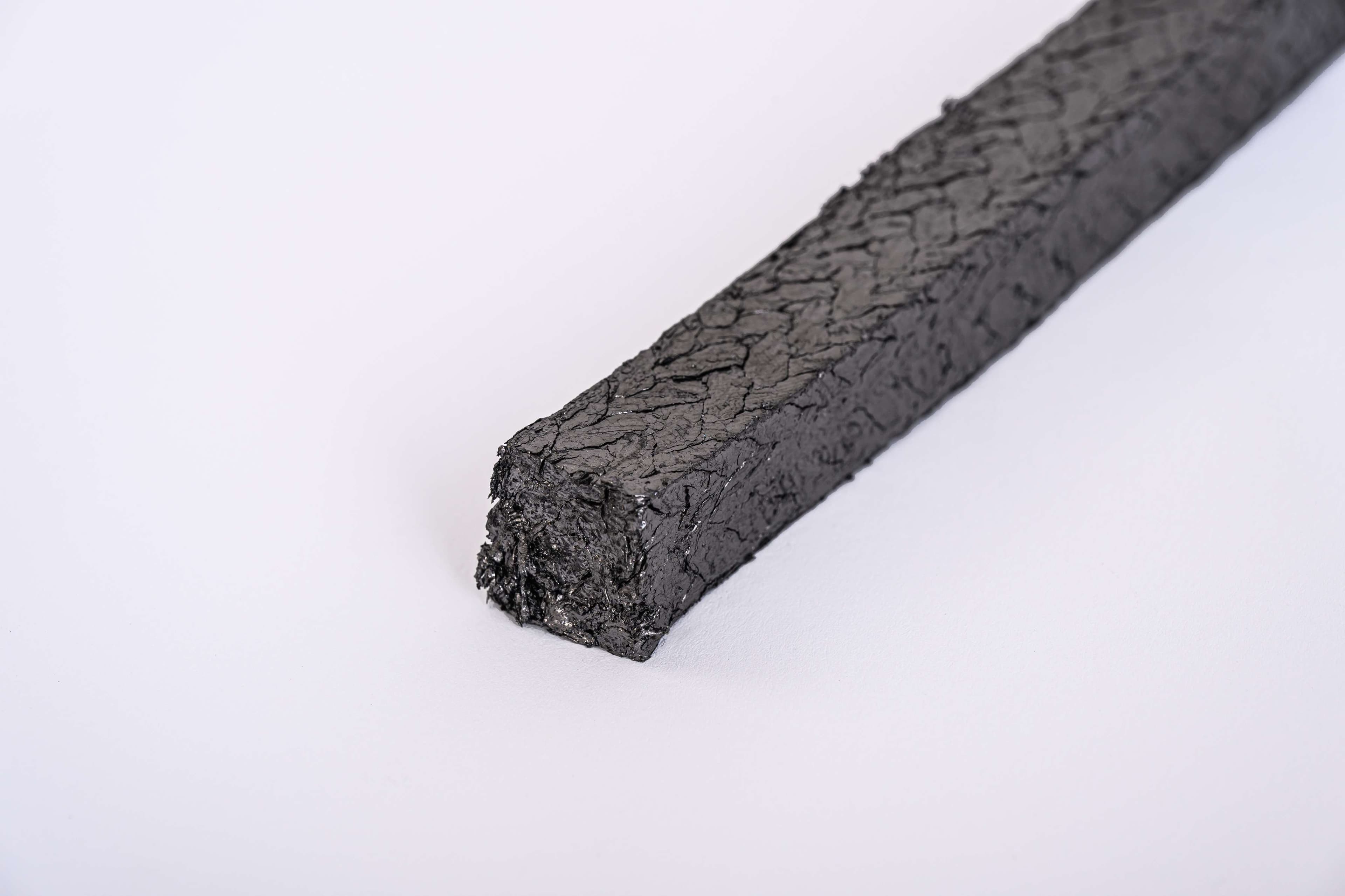

BS 9600

Ekspandirana grafitna pletenica upletena od traka čistog mineralnog ekspandiranog grafita. Široka primjena kod parnih armatura, klipnih i centrifugalnih pumpi.


P [bar]	300	100	20
T [℃]		-200 / +600
Ph		0 – 14
V [m/s]	2	2	20

BS 9601

Čistografitna ekspandirana vlakna s dodatkom Inconel žice čime se znatno povećava otpornost na temperaturu i pritisak ovom tipu pletenice.


P [bar]	400	100
T [℃]		-200 / +650
Ph		0 – 14
V [m/s]	1	2

BS 9602

Čistografitna vlakna upredena s Inconel žicom koja su potom opet opletena Inconel žicom što daje ovom tipu pletenice izuzetnu otpornost. Često se koristi u ekstremnim uvjetima rada.


P [bar]	600
T [℃]		-200 / +650
Ph		0 – 14
V [m/s]	1

BS 9610

Pletenica izrađena od čistog ekspandiranog grafita. Dijagonalno pletena. Rubovi ojačani karbonskim vlaknima. Vrlo prilagodljiva i elastična. Prikladna za napojne pumpe.


P [bar]	200	50	30
T [℃]		-200 / +650
Ph		0 – 14
V [m/s]	1	2	25

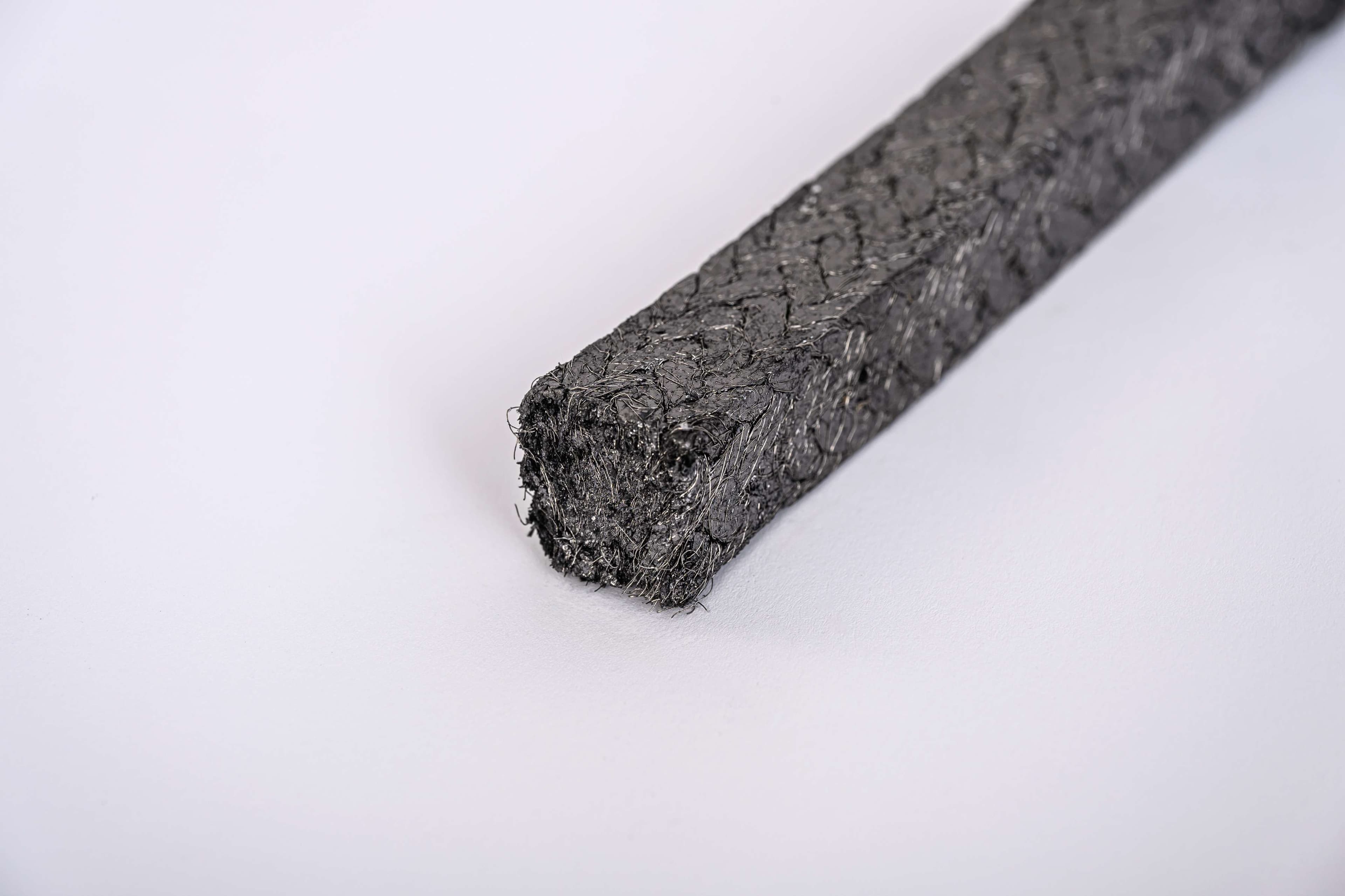

BS 9620

Pletenica izrađena od kvalitetnog karbonskog prediva te impregnirana čistim grafitom i korozivnim inhibitorom. Veoma elastična i prilagodljiva. Koristi se za teške uvjete rada.


P [bar]	250	150	25
T [℃]		-200 / +650
Ph		0 – 14
V [m/s]	1	5	20

BS 9620 T

Pletenica izrađena od kvalitetnog karbonskog prediva te impregnirana sa PTFE disprezijom. Dobra mehanička i toplinska svojstva. PTFE disprezija služi kao izvrsno samopodmazivanje.


P [bar]	200	100	20
T [℃]		-100 / +500
Ph		0 – 14
V [m/s]	1	4	15
